Hướng dẫn lập kế hoạch và lắp đặt Hawa Vertical 150 H (cửa sổ trượt đứng)
Tên gốc của hãng: Hawa Vertical 150 H
Cập nhật 27/10/2026
18 phần · bấm tên phần để mở

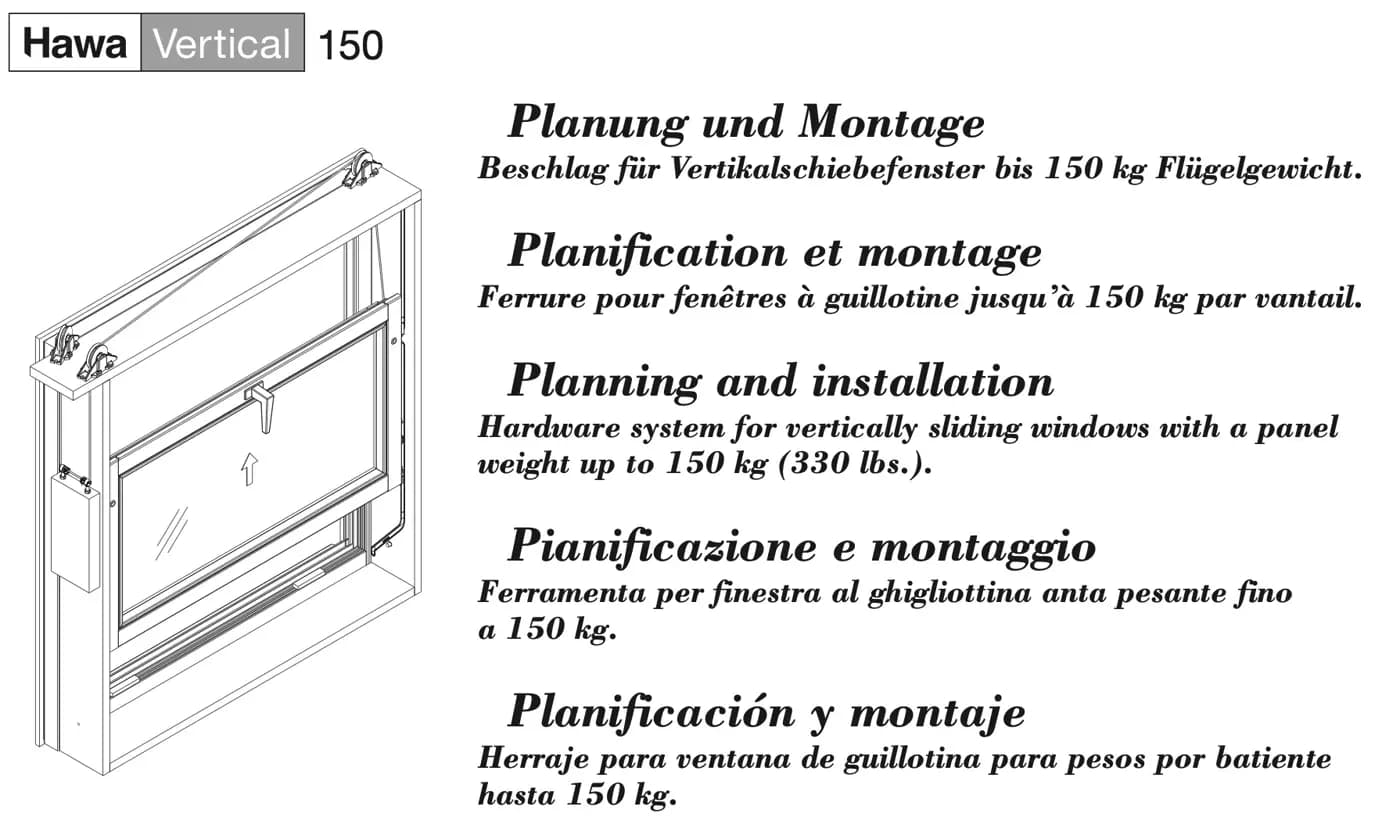

Hawa Vertical 150 — Lập kế hoạch và lắp đặt (Planning and installation) — tờ 20463, bản b. Hệ phụ kiện cho cửa sổ trượt đứng, cánh nặng đến 150 kg (330 lbs.) (Hardware system for vertically sliding windows with a panel weight up to 150 kg (330 lbs.)).
Mô tả sản phẩm, theo tờ đặc tả SPE Hawa Vertical 150 H: phụ kiện cho 1 cánh cửa sổ gỗ trượt đứng, cánh đến 150 kg (330 lbs.), có ray dẫn hai bên và đối trọng. Kiểu Inslide. Mở một nửa (Fitting for 1 vertically sliding wooden window leaf up to 150 kg (330 lbs.), with lateral guide tracks and counterweight. Design Inslide. Half opening).
| Điểm nổi bật (Product-Highlights) | Nội dung |
|---|---|
| Tiện dụng (Comfort) | Không hạn chế việc dùng không gian, vì cửa sổ khi mở không nhô vào phòng (No restriction to use of space, since the open window does not protrude into the room) |
| Năng suất (Productivity) | Chi phí sản xuất thấp, vì rãnh bậc của thanh khung gỗ theo tiêu chuẩn (Low production cost, as the rebates of the frame timbers correspond to the standard) |

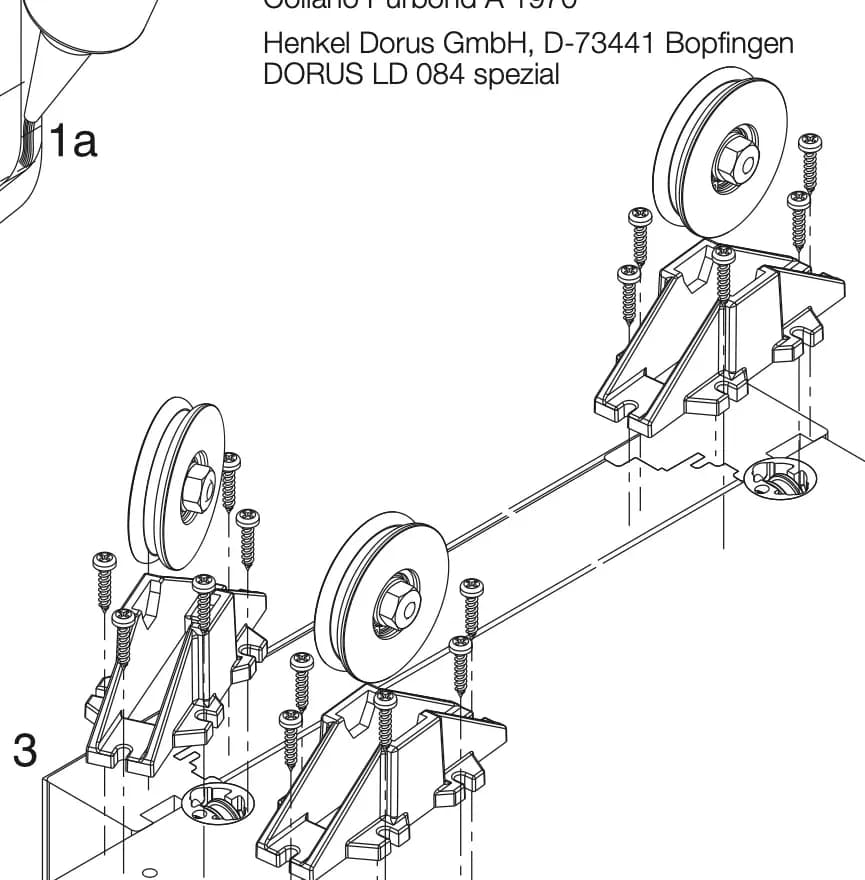

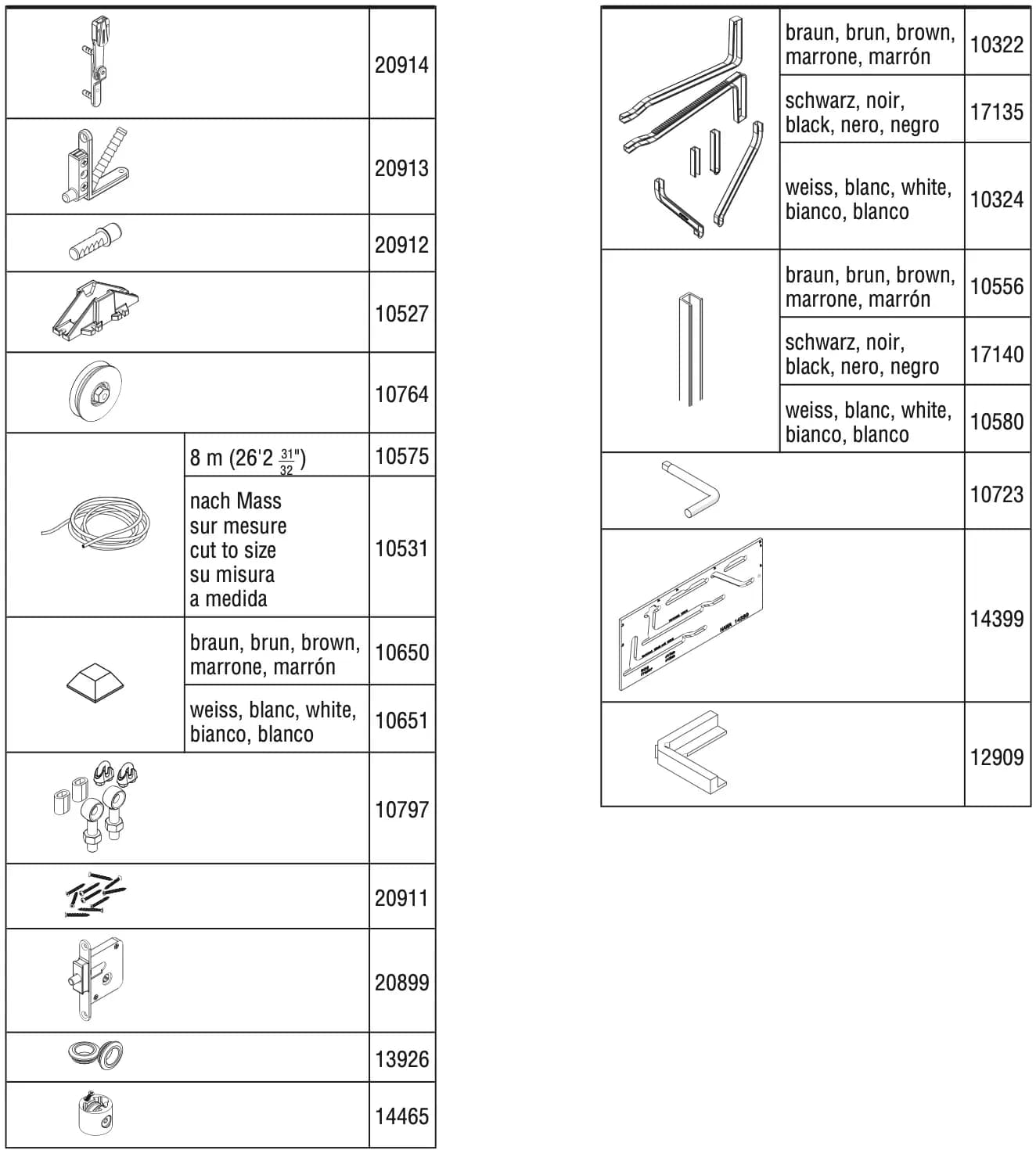

Cấu tạo sản phẩm (Product Design), theo SPE: Hawa Vertical 150 gồm ray dẫn (nhựa), bát dẫn hướng, chốt khóa, cáp thép 4 mm, đỡ cáp, giá ròng rọc, ròng rọc chuyển hướng (consisting of guide tracks (plastic), guide brackets, pin lock, wire cable 4 mm (5/32''), rope support, pulley bracket, deflection rollers).
Giao diện (Interfaces), theo SPE: đối trọng (Counterweight) — khách hàng tự làm (Customer-provided); ốp (Paneling) — lớp ốp do khách hàng làm (Lining customer-provided), chừa khoang ở bên hông và phía trên cho đối trọng và ròng rọc chuyển hướng (Provide cavity at side and top for counterweight and deflection rollers).
Chữ trang 2 tờ 20463 (bản EN):
- Hawa Vertical 150: trọng lượng cánh tối đa 150 kg (Maximum panel weight 150 kg (330 lbs.)).
- Cỡ cánh (Panel size): cao cánh tối đa 900 mm / rộng cánh tối đa 3200 mm, hoặc (Panel height max. 900 mm / panel width max. 3200 mm or) · cao cánh tối đa 1200 mm / rộng cánh tối đa 2000 mm (Panel height max. 1200 mm / panel width max. 2000 mm).
- Dày cánh tối đa 85 mm (Panel thickness max. 85 mm).

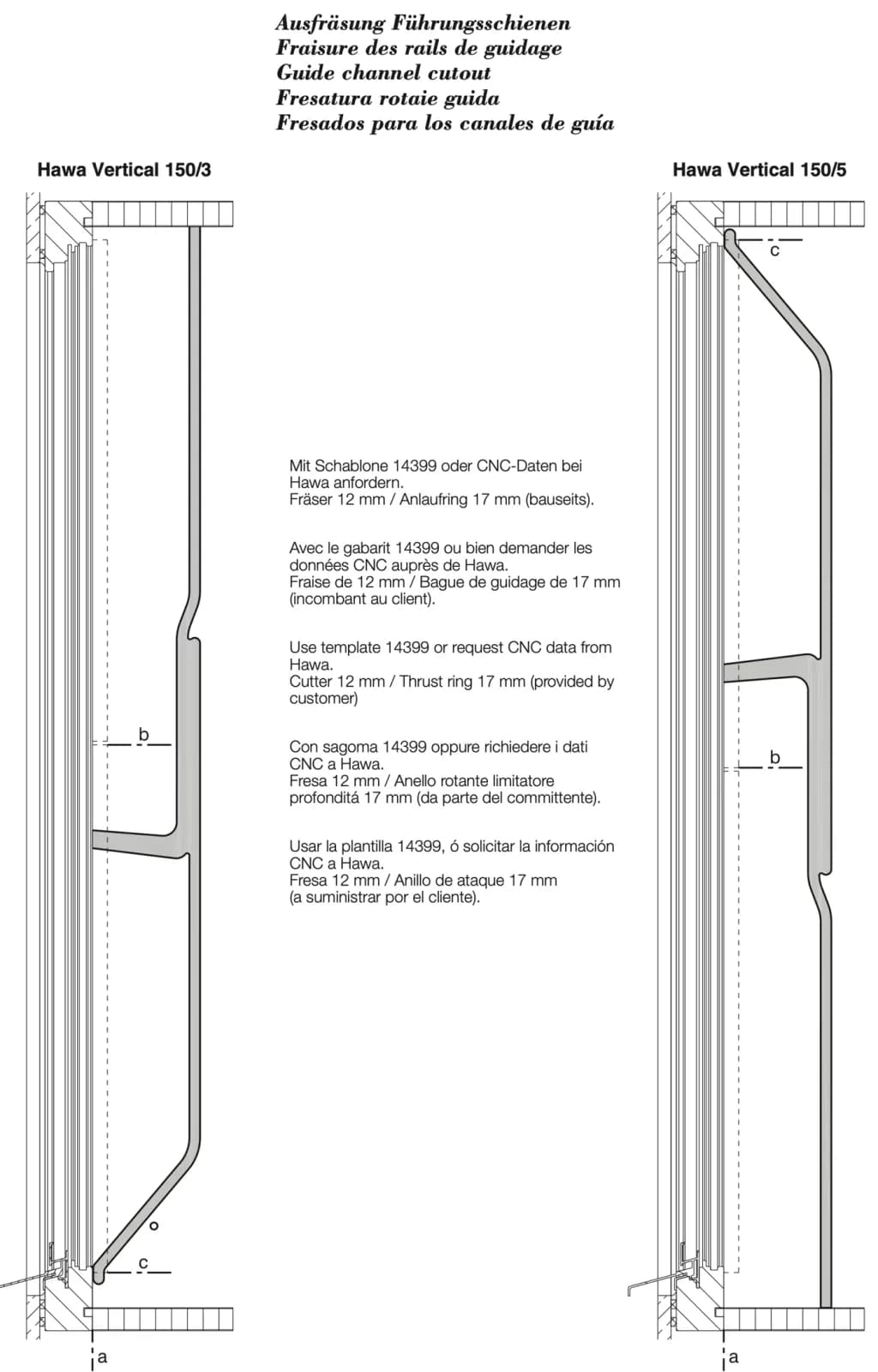

- Với cánh lớn hơn, phải đặt riêng cáp và ray dẫn (Cable and guide channels must be ordered separately for larger panels).
