Hướng dẫn thiết kế và lắp đặt (Planning and installation instructions) Hawa Variofold 80 GV — tờ 16824, bản c (11.2019).

Hình bìa tờ 16824

Chữ bìa tờ 16824: hệ phụ kiện cho vách gấp toàn kính, trọng lượng mỗi cánh đến 80 kg (Hardware system for all-glass folding walls up to 80 kg (176 lbs.) panel weight).

Mục đích sử dụng (Intended use), trang 7 tờ 16824: hệ phụ kiện cho vách gấp toàn kính, trọng lượng mỗi cánh đến 80 kg (Hardware system for all-glass folding walls up to 80 kg (176 lbs.) panel weight).

Mô tả sản phẩm theo tờ đặc tả SPE Variofold 80 GV: phụ kiện cho cánh kính treo chạy trên, đến 80 kg (176 lbs.), ray chạy lắp nổi hoặc lắp phẳng với trần. Lắp lên trần (Fitting for top-running glass doors up to 80 kg (176 lbs.), with surface mounted running track or running track flush with the ceiling. Ceiling mounting).

Điểm nổi bật (Product-Highlights)	Nội dung
Năng suất (Productivity)	Thiết kế và đặt hàng đơn giản hơn, vì mọi cánh cùng chiều rộng và có cùng các lỗ khoét (Simplified planning and ordering, since all elements are the same width and are provided with the same cut-outs)
Thẩm mỹ (Aesthetics)	Thanh giữ kính thẳng và bo tròn cho các yêu cầu thiết kế khác nhau (Straight and rounded glass retaining profile for different design requirements)

Cấu tạo sản phẩm theo SPE (Product Design): Hawa Variofold 80 GV gồm ray chạy (nhôm dày thành 3,0 mm), bộ chạy có bánh xe ổ bi, xe treo, thanh treo và giữ kính, chốt xoay trên, bộ dẫn dưới, bản lề, chặn cuối, chốt giữ cánh gấp và cánh xoay, khóa then, ống lót sàn (Hawa Variofold 80 GV consisting of running track (aluminum wall thickness 3.0 mm), running gear with ball bearing rollers, suspension carriage, suspension and glass retaining profiles, top pivot, bottom follower, hinges, end stop, folding and pivot door catch, bar bolt lock, floor sleeve). Tùy chọn (Optional): ray dẫn (Guide track), thanh nối (Connecting rod).

Giao diện với cánh theo SPE (Interfaces, Door leaf): gia công kính cho chi tiết giữ kính (Glass processing for glass holders); cố định kính theo khớp hình dạng trên thanh treo và giữ kính (Positive-fit glass fixing on suspension and glass retaining profiles).

Chữ trang 7 tờ 16824 (bản EN):

Nơi sử dụng đúng mục đích (Intended place of use): khu vực trong nhà khô ráo và khu vực trong nhà có thể đọng hơi nước: ví dụ bếp hoặc phòng tắm, nhưng không có lượng clorua đáng kể (Dry internal areas and internal areas where condensation can occur: for instance in kitchens or bathrooms, but without any significant occurrence of chloride).
Hawa Variofold 80 GV luôn lắp kèm ray dẫn dưới (HAWA Variofold 80 GV is always installed with a bottom guide channel).
Chứng nhận tải về tại www.hawa.ch (Certificates are available for downloading at www.hawa.ch).
Mã hàng (Article number): mã hàng là số 5 chữ số (Articles are identified by a 5-digit number).
Lưu ý chung (General notes): tài liệu «Thông tin» (Information, 22991) là phần không tách rời của hướng dẫn thiết kế và lắp đặt này (The document «Information» (22991) is an integral part of these planning and assembly instructions).
Hướng dẫn vận hành, hướng dẫn thiết kế và lắp đặt cùng tài liệu «Thông tin» (22991) phải giao cho người dùng cuối của hệ có động cơ (The operating instructions, the planning and assembly instructions and the document «Information» (22991) must be handed over to the end user of powered systems).
Áp dụng kích thước hệ mét – số inch chỉ để tham khảo (Metric measurements apply - those in inches are for information only).
Giữ lại hướng dẫn. Bản thay thế có tại www.hawa.ch (Retain the instructions. Replacements available from www.hawa.ch).
Rủi ro và rủi ro còn lại (Risk and residual risk): phụ kiện không gây rủi ro hay rủi ro còn lại (The hardware does not pose a risk or residual risk).
Thải bỏ (Disposal): vật liệu, phụ kiện và bao bì nên được tái chế theo cách thân thiện với môi trường (Materials, accessories and packaging should be recycled in an environmentally friendly manner).

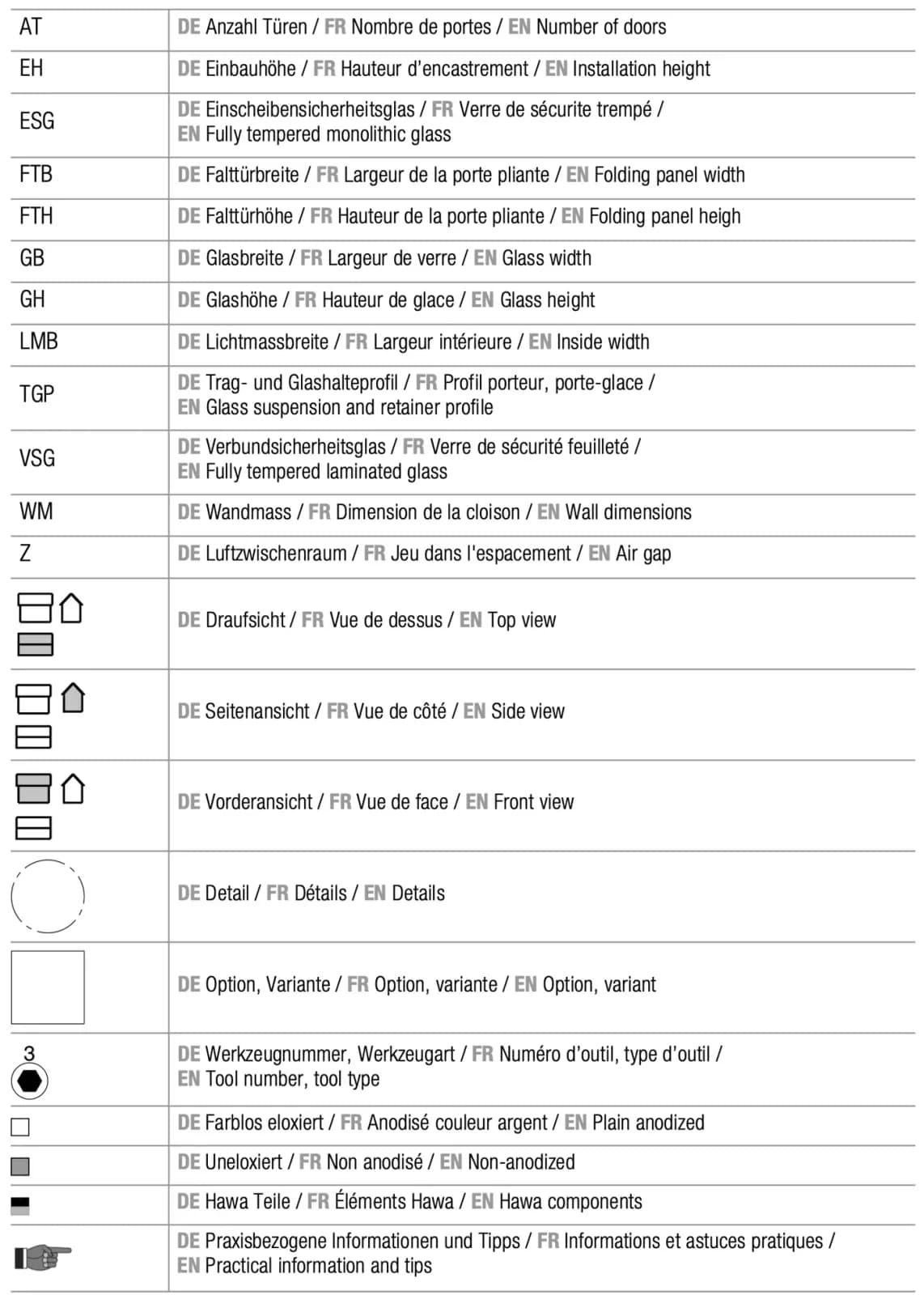

Bảng chữ viết tắt và ký hiệu, trang 8 tờ 16824

Bảng chữ viết tắt và ký hiệu (Abbreviations, symbols), trang 8 tờ 16824, dịch nguyên bản EN:

Ký hiệu	Ý nghĩa
AT	số cánh (Number of doors)
EH	chiều cao lắp đặt (Installation height)
ESG	kính cường lực nguyên tấm (Fully tempered monolithic glass)
FTB	chiều rộng cánh gấp (Folding panel width)
FTH	chiều cao cánh gấp (Folding panel heigh — nguyên văn tờ hãng)
GB	chiều rộng kính (Glass width)
GH	chiều cao kính (Glass height)
LMB	chiều rộng lọt lòng (Inside width)
TGP	thanh treo và giữ kính (Glass suspension and retainer profile)
VSG	kính dán an toàn cường lực (Fully tempered laminated glass)
WM	kích thước vách (Wall dimensions)
Z	khe hở (Air gap)
Hình hộp + ngôi nhà, ô dưới tô xám	hình nhìn từ trên (Top view)
Hình hộp + ngôi nhà tô xám	hình nhìn cạnh (Side view)
Hình hộp tô xám + ngôi nhà	hình nhìn chính diện (Front view)
Vòng tròn nét đứt	chi tiết (Details)
Ô vuông	tùy chọn, biến thể (Option, variant)
Số trên hình lục giác	số dụng cụ, loại dụng cụ (Tool number, tool type)
Ô vuông trắng cạnh mã	anod màu nhôm tự nhiên (Plain anodized)
Ô vuông xám cạnh mã	không anod (Non-anodized)
Ô đen và xám	chi tiết của Hawa (Hawa components)
Bàn tay chỉ	thông tin thực tế và mẹo (Practical information and tips)

Ký hiệu phổ thông trên các trang:

Số [1], [2]… trong ngoặc vuông: số linh kiện, xem trang 10.
Chữ cái A, B, C… cạnh vòng tròn nét đứt (trang 9): ký hiệu hình chi tiết.
Số 1, 2, 3… lớn ở góc mỗi hình (chương 7): số bước lắp; chữ a, b, c cạnh mũi tên: thứ tự thao tác trong bước.
Dấu ＊ kèm số (1＊, 2＊): chú thích, chữ in ngay trên trang.
Ø: đường kính · R: bán kính · ≤ / ≥: nhỏ hơn hoặc bằng / lớn hơn hoặc bằng · dấu = hai bên: hai khoảng bằng nhau.
Số 5 chữ số trên hình (vd. 14861, 13817): mã hàng Hawa.

Chữ trang 7 tờ 16824, dữ liệu kỹ thuật (Technical data), bỏ inch:

Hạng mục	Giá trị
Trọng lượng cánh tối đa (Maximum door weight)	80 kg
Chiều cao cánh tối đa (Maximum door height)	2600 mm
Chiều rộng cánh tối đa (Maximum door width)	900 mm
Chiều rộng cánh tối thiểu (Minimum door width)	400 mm
Kiểu (Version)	2, 4 hoặc 6 cánh gấp, có thể thêm 1 cánh xoay (2, 4 or 6 folding doors plus optionally 1 pivot door)
Độ dày kính cánh, ESG (Glass thickness sliding door ESG)	10 / 12 / 12,7 mm, dung sai độ dày ± 0,3 mm
Độ dày kính cánh, VSG (Glass thickness sliding door VSG)	2x5 ± 0,2 mm ESG → màng dày 0,38 / 0,76 / 1,52 mm · 2x6 ± 0,2 mm ESG → màng dày 0,38 / 0,76 mm

Chữ kèm theo trang 7 (bản EN):

Dùng được cả kính cường lực nguyên tấm và kính dán cường lực (Both fully tempered monolithic safety glass and fully tempered laminated safety glass can be used).
Mọi cạnh kính được mài; 1 mm x 45° ở lỗ khoét kính (All glass edges are seamed; 1 mm x 45° in the glass cutout).
Kính dán cường lực cho phép lệch tối đa 2 mm ở lỗ khoét kính (Fully tempered laminated glass permissible with max. offset of 2 mm in the glass cutout).
ESG: kính an toàn cường lực nguyên tấm, ứng suất nén bề mặt tối thiểu 15.000 psi (DIN EN 12150-1) · VSG: kính dán an toàn cường lực theo DIN EN 14449.

Theo tờ đặc tả SPE Variofold 80 GV (Technical guidelines), bỏ inch:

Hạng mục	Giá trị
Trọng lượng cánh tối đa (Max. Door weight)	80 kg
Độ dày cánh (Door thickness)	10–12,7 mm
Chiều cao cánh tối đa (Max. Door height)	2600 mm
Chiều rộng cánh tối đa (Max. Door width)	900 mm
Chiều rộng ô mở tối đa (Max. Opening width)	6310 mm
Chỉnh cao (Height adjustable)	+/- 3 mm
Giảm chấn (Soft close)	Không (No)
Vật liệu cánh (Door material)	Kính (Glass)
Lắp trần (Ceiling mounting)	Có (Yes)
Lắp âm trần (Ceiling mounting recessed)	Có (Yes)
Treo chạy trên (Top-running)	Có (Yes)
Nơi dùng: tần suất vừa / công cộng một phần (Utilization medium / semi-public access)	Có (Yes)
Nơi dùng: tần suất cao / công cộng (Utilization high / public access)	Có (Yes)
Thử nghiệm (Tests)	Phụ kiện cửa trượt và cửa gấp theo EN 1527 / 1998 – độ bền chức năng cấp 6 (cấp cao nhất = 100.000 chu kỳ); phụ kiện bánh xe cửa trượt đồ nội thất theo DIN 68859 – thử quá tải, thử chức năng (Building hardware – Hardware for sliding doors and folding doors according to EN 1527 / 1998 – Duration of functionality: Class 6 (highest class = 100,000 cycles); Hardware for furniture – Roller fittings for sliding doors according to DIN 68859 – Overload test – Function test)

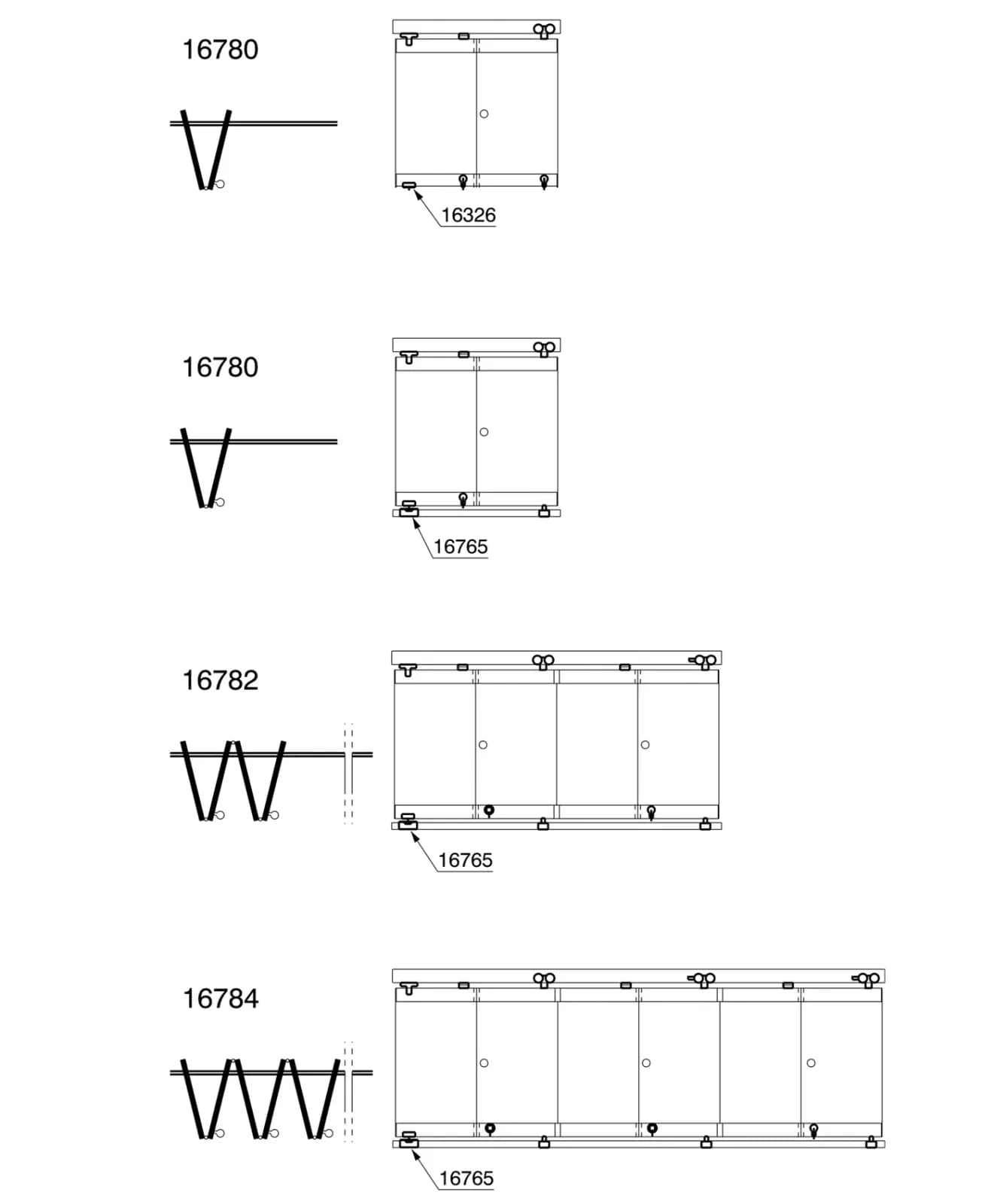

Tên bộ theo trang sản phẩm Hawa Variofold 80 GV (shop Hawa), dịch nguyên:

Tên hãng	Mã
bộ cho 2 cánh, không gồm ray trên (set for 2 panels, without top track)	16780
bộ cho 2 cánh và cánh xoay, không gồm ray trên (set for 2 panels and pivot door, without top track)	16781
bộ cho 4 cánh, không gồm ray trên, ray dẫn dưới (set for 4 panels, without top track bottom guide channel)	16782
bộ cho 4 cánh và cánh xoay, không gồm ray trên, ray dẫn dưới (set for 4 panels and pivot door, without top track bottom guide channel)	16783
bộ cho 6 cánh, không gồm ray trên, ray dẫn dưới (set for 6 panels, without top track bottom guide channel)	16784
bộ cho 6 cánh và cánh xoay, không gồm ray trên, ray dẫn dưới (set for 6 panels and pivot door, without top track bottom guide channel)	16785
ray trên, nhôm anod màu tự nhiên, khoan sẵn, 6000 mm (Top track, alu plain anodized, predrilled, 6000 mm)	16852
ray trên Hawa Centerfold 80 GV, nhôm anod màu tự nhiên, khoan sẵn, cắt theo kích thước (Top track, Hawa Centerfold 80 GV, alu plain anodized, predrilled, cut to size)	16853

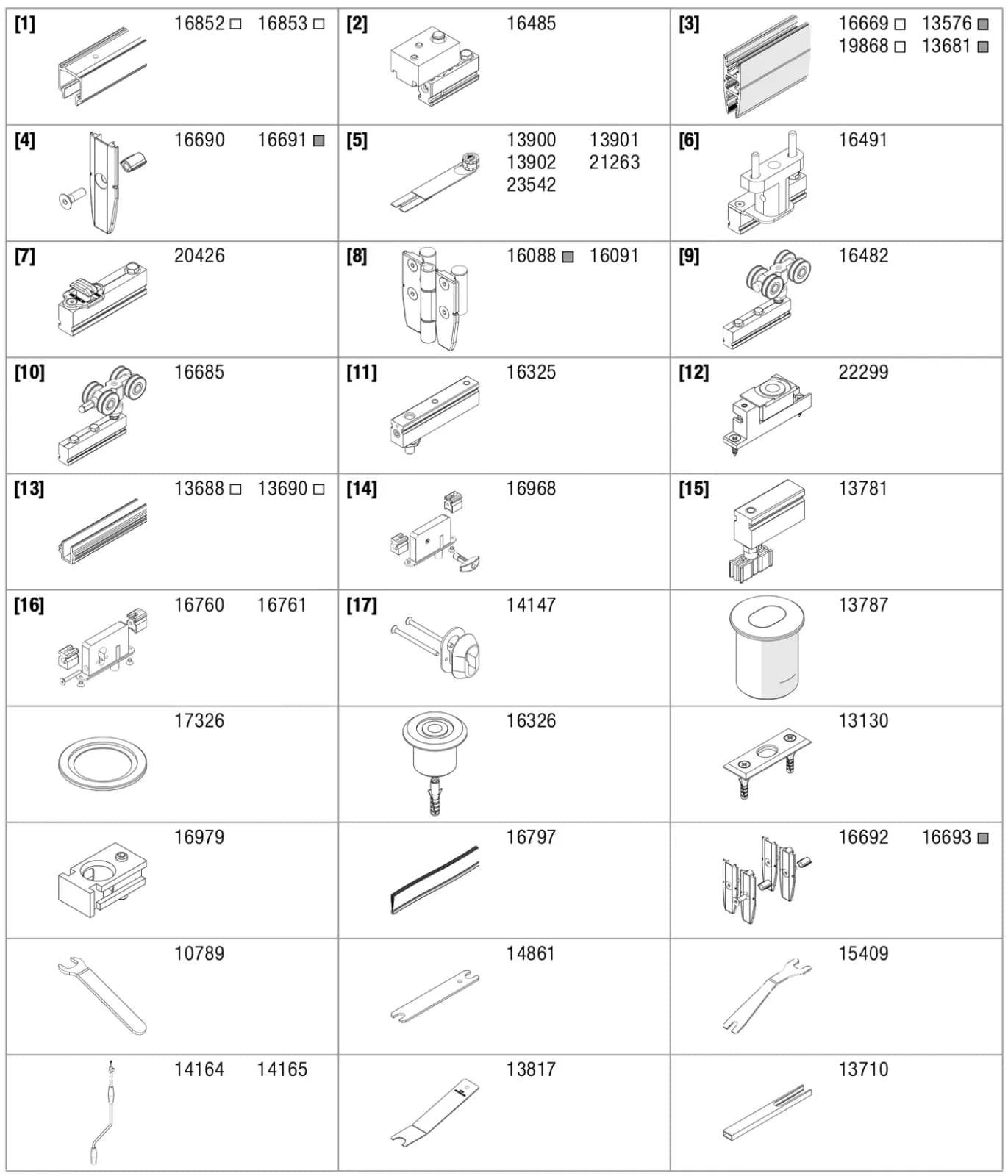

Bảng số linh kiện, trang 10 tờ 16824

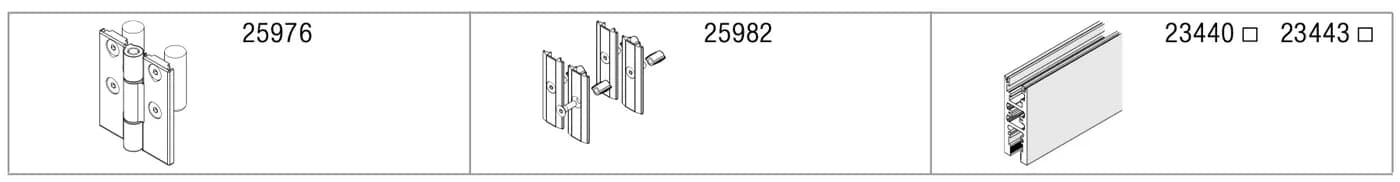

Bảng số linh kiện tiếp, trang 11 tờ 16824

Chép bảng trang 10–11 tờ 16824 (tờ chỉ in số và mã, không in tên; □ = anod màu tự nhiên, ■ = không anod theo bảng ký hiệu):

Linh kiện số	Mã in trên tờ
[1]	16852 □ · 16853 □
[2]	16485
[3]	16669 □ · 13576 ■ · 19868 □ · 13681 ■
[4]	16690 · 16691 ■
[5]	13900 · 13901 · 13902 · 21263 · 23542
[6]	16491
[7]	20426
[8]	16088 ■ · 16091
[9]	16482
[10]	16685
[11]	16325
[12]	22299
[13]	13688 □ · 13690 □
[14]	16968
[15]	13781
[16]	16760 · 16761
[17]	14147
(không số)	13787 · 17326 · 16326 · 13130 · 16979 · 16797 · 16692 · 16693 ■ · 10789 · 14861 · 15409 · 14164 · 14165 · 13817 · 13710 · 25976 · 25982 · 23440 □ · 23443 □

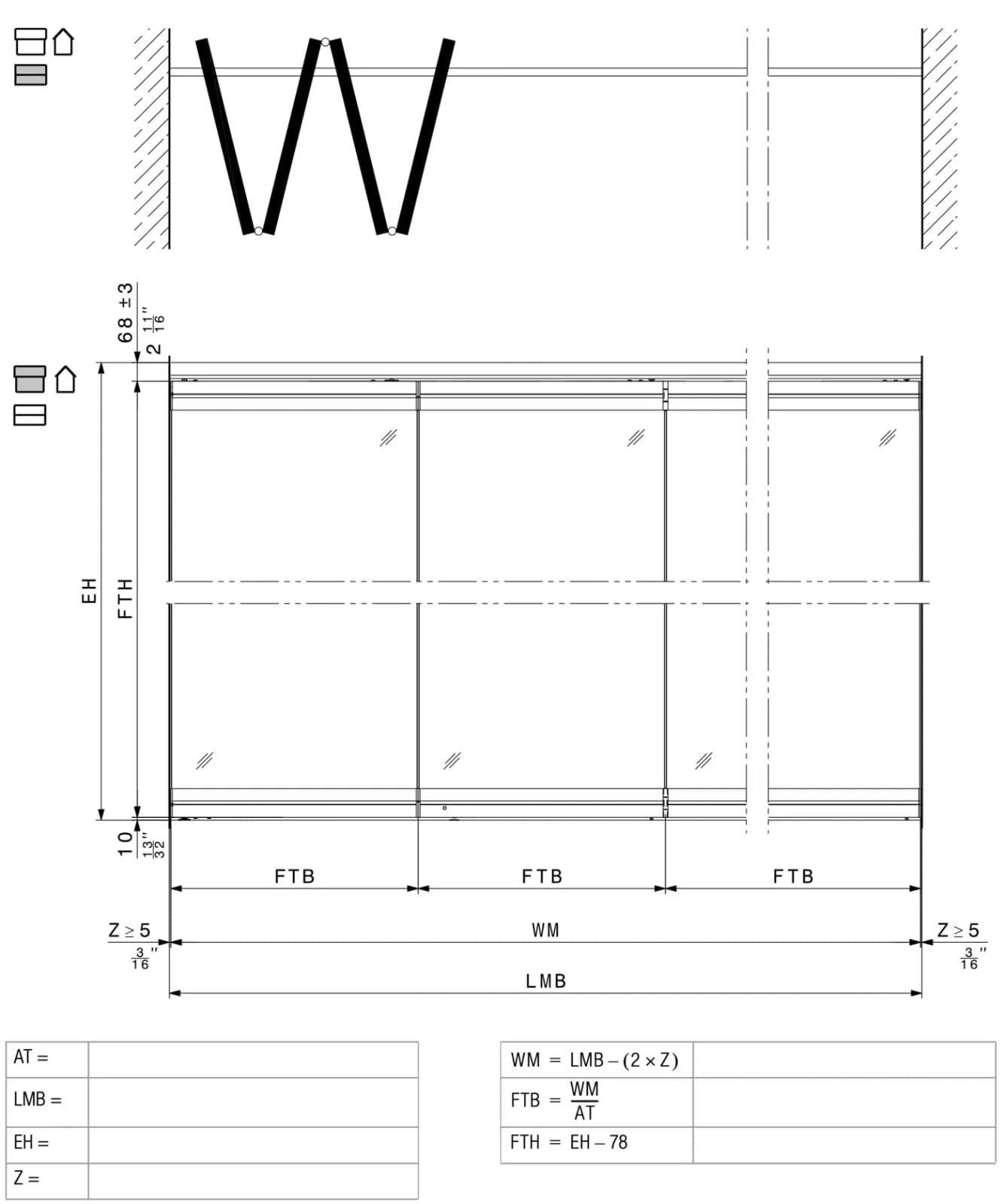

Hình và bảng tính cánh gấp, trang 18 tờ 16824

Chữ trên hình: 68 ± 3 · EH · FTH · 10 · FTB · Z ≥ 5 · WM · LMB

Công thức in trên tờ	Nghĩa ký hiệu
WM = LMB – (2 × Z)	WM kích thước vách, LMB chiều rộng lọt lòng, Z khe hở
FTB = WM / AT	FTB chiều rộng cánh gấp, AT số cánh
FTH = EH – 78	FTH chiều cao cánh gấp, EH chiều cao lắp đặt

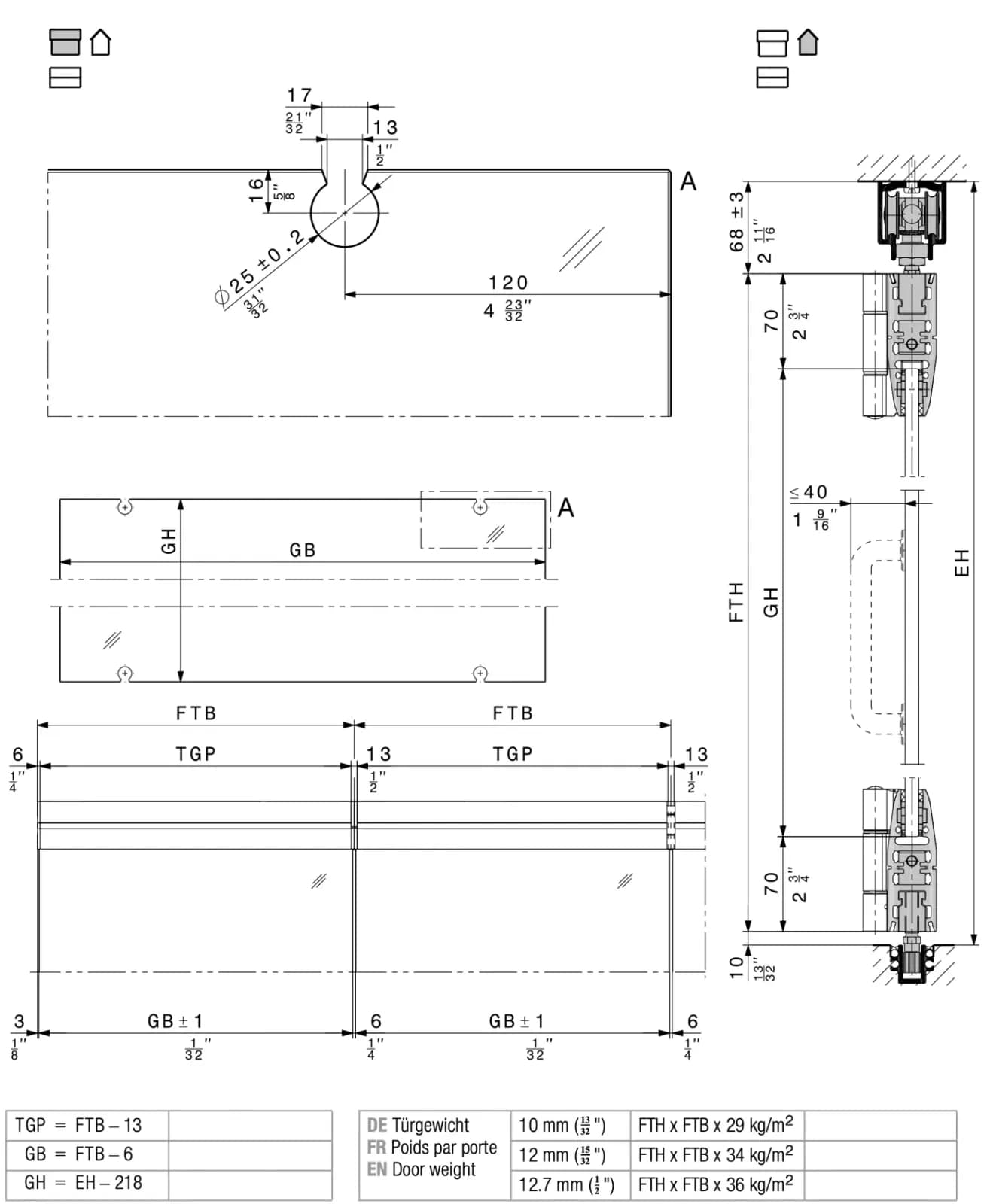

Lỗ khoét kính và bảng tính, trang 19 tờ 16824

Chữ trên hình: 17 · 13 · 16 · Ø 25 ± 0.2 · 120 · A · GH · GB · FTB · TGP · 6 · 13 · 3 · GB ± 1 · 68 ± 3 · 70 · ≤ 40 · FTH · EH · 10

Công thức in trên tờ
TGP = FTB – 13
GB = FTB – 6
GH = EH – 218

Trọng lượng cánh (Door weight) theo độ dày kính	Công thức
10 mm	FTH x FTB x 29 kg/m²
12 mm	FTH x FTB x 34 kg/m²
12.7 mm	FTH x FTB x 36 kg/m²

Bước 1/3

Bước 1

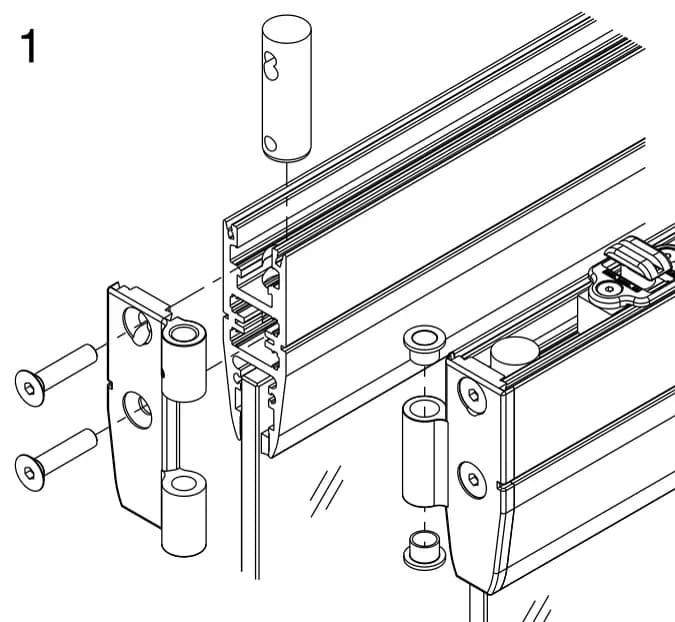

Bước 1 trang 27 tờ 16824

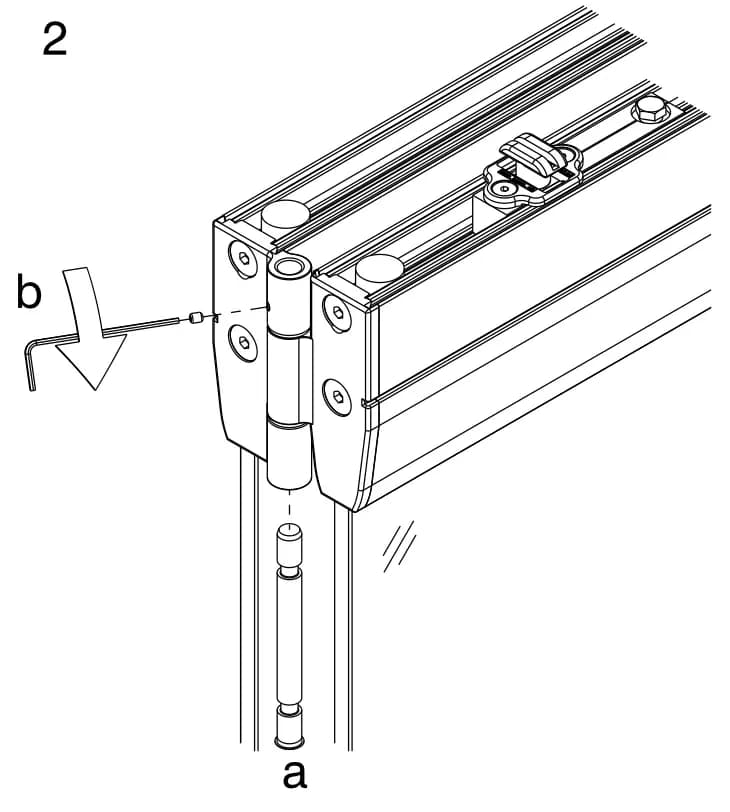

Bước 2
Bước 2 trang 27 tờ 16824
- Chữ trên hình: a · b
Bước 3

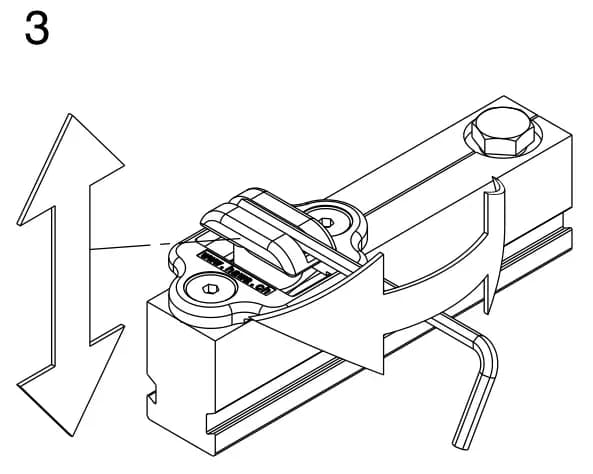

Bước 3 trang 27 tờ 16824

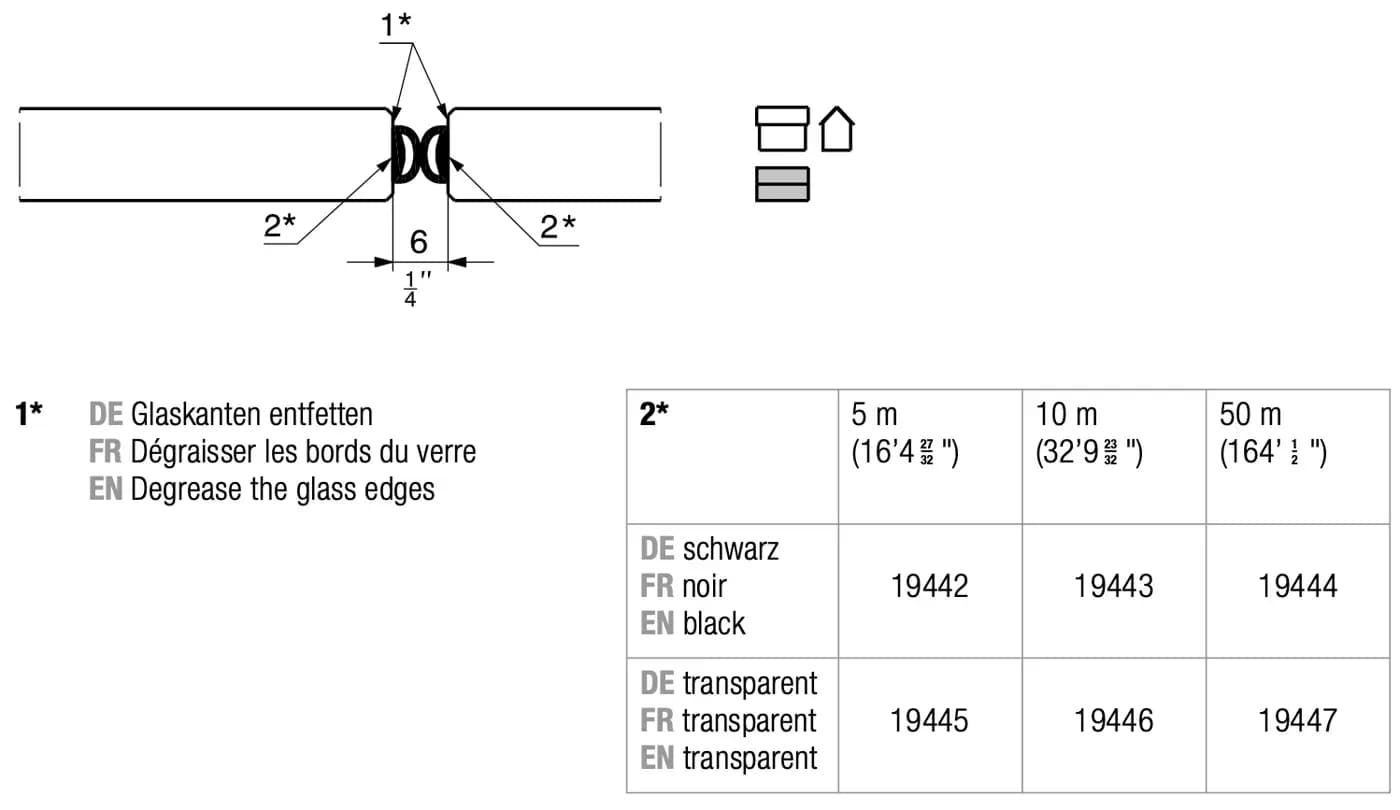

Chi tiết khe giữa hai cánh kính và bảng nẹp gioăng, trang 27 tờ 16824
- Chữ trên hình: 1＊ · 2＊ · 6
- 1＊ tẩy dầu mỡ cạnh kính (Degrease the glass edges).
2＊ nẹp gioăng 5 m 10 m 50 m
đen (black) 19442 19443 19444
trong suốt (transparent) 19445 19446 19447

Hướng dẫn kỹ thuật nâng cao

Hướng dẫn kỹ thuật nâng cao

Hướng dẫn lắp đặt Hawa Variofold 80 GV (vách gấp kính, cánh đến 80 kg)

Bước 1

Bước 2

Bước 1

Bước 2

Bước 3

Bước 4

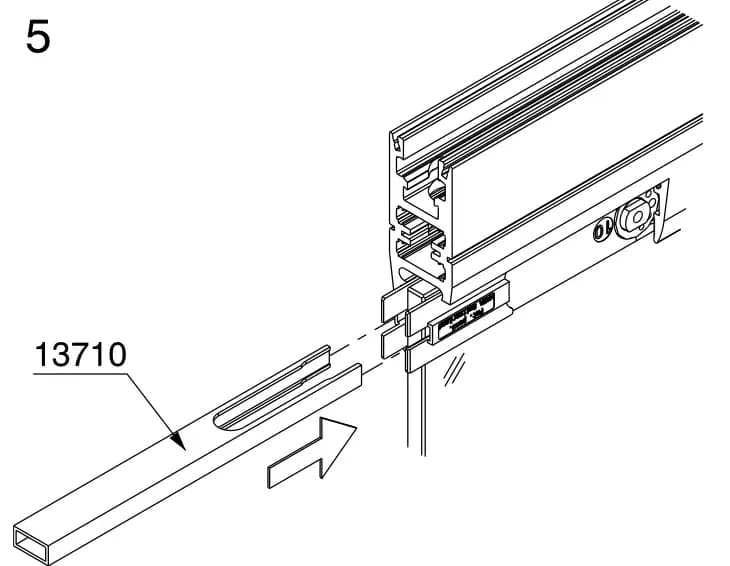

Bước 5

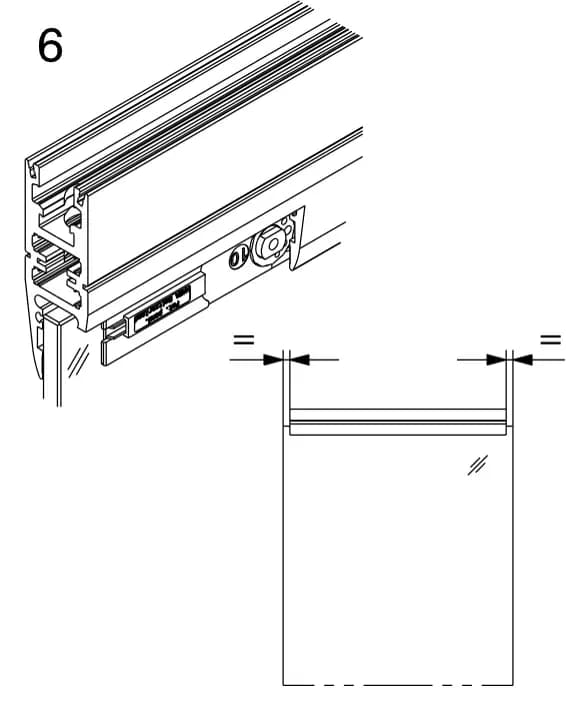

Bước 6

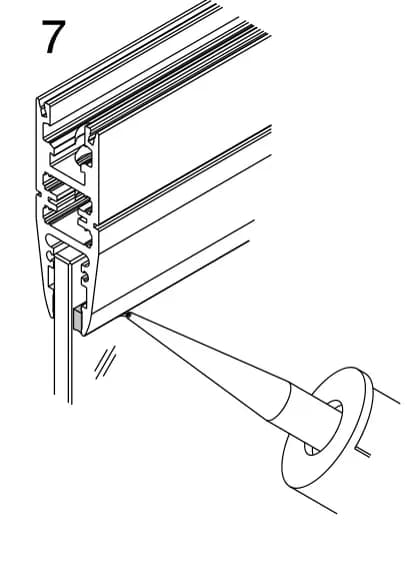

Bước 7

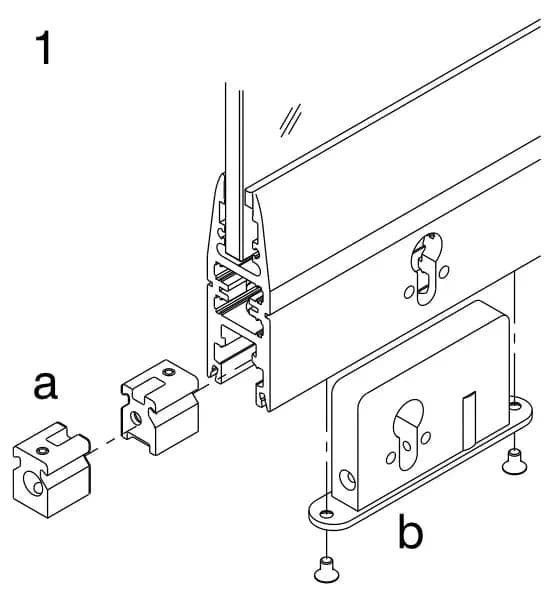

Bước 1

Bước 2

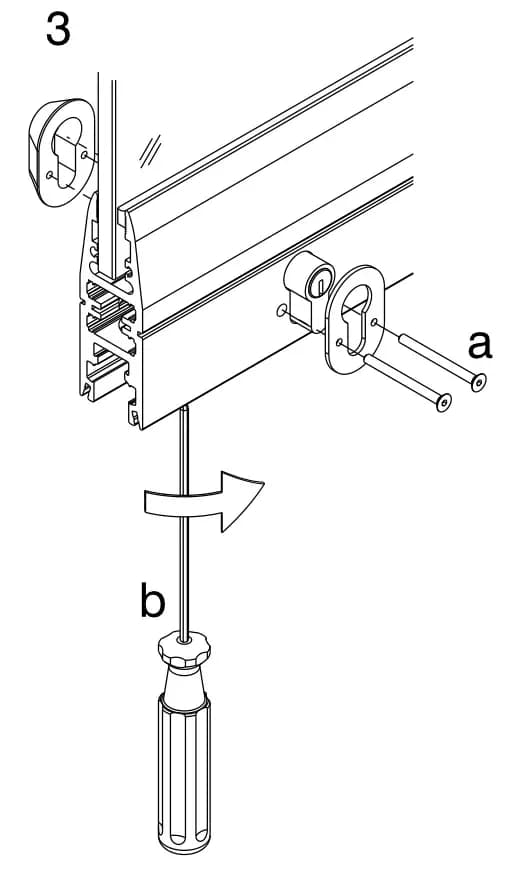

Bước 3

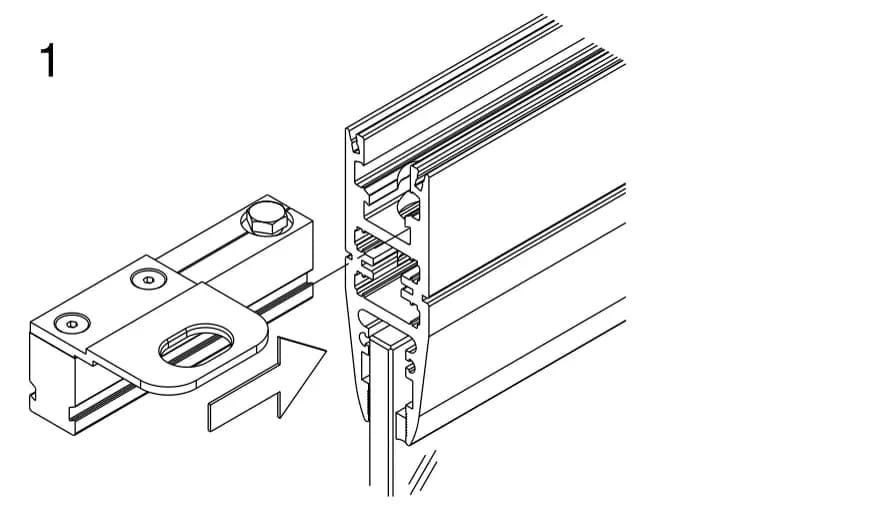

Bước 1

Bước 2

Bước 3

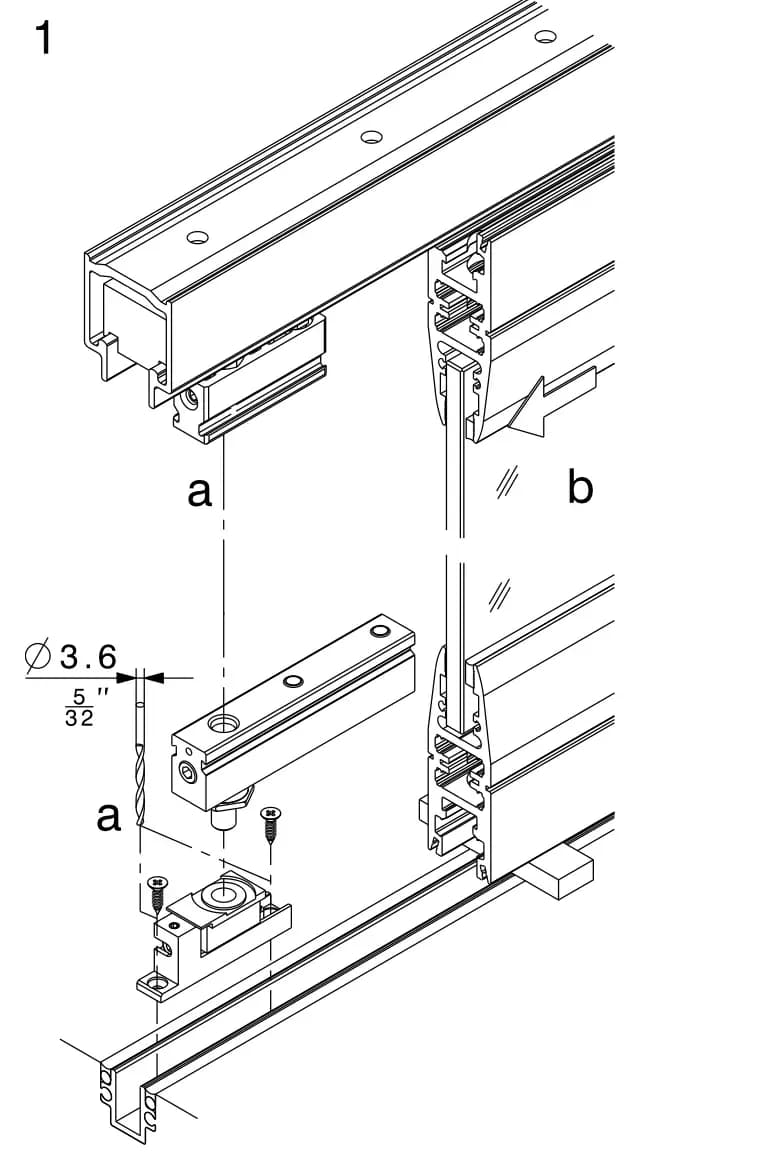

Bước 1

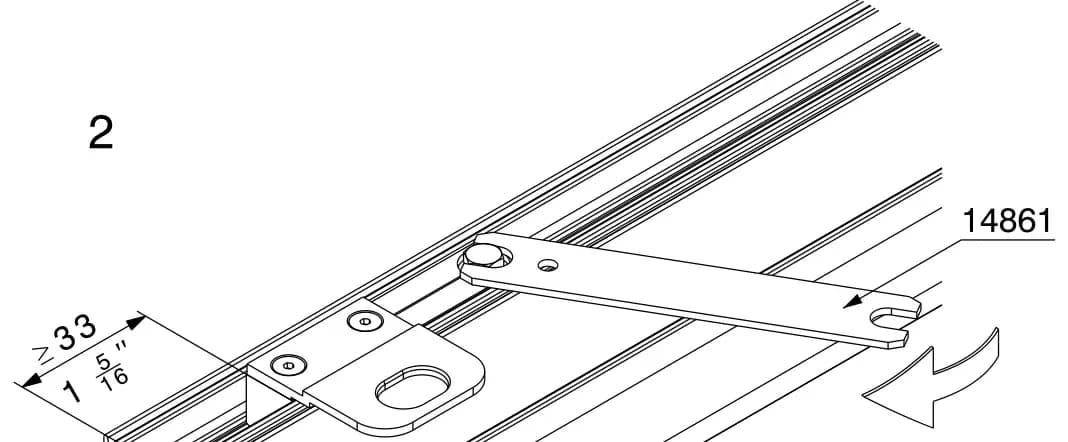

Bước 2

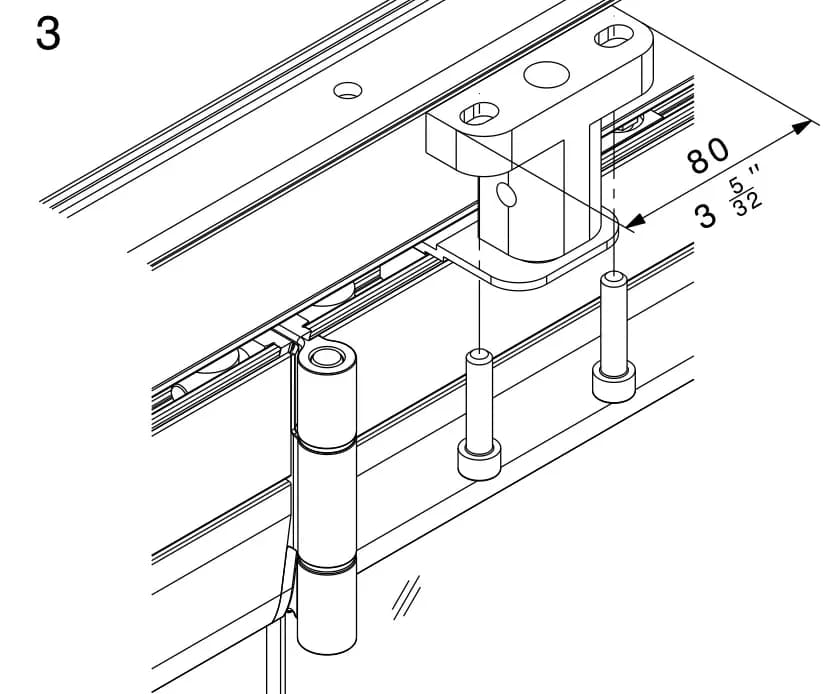

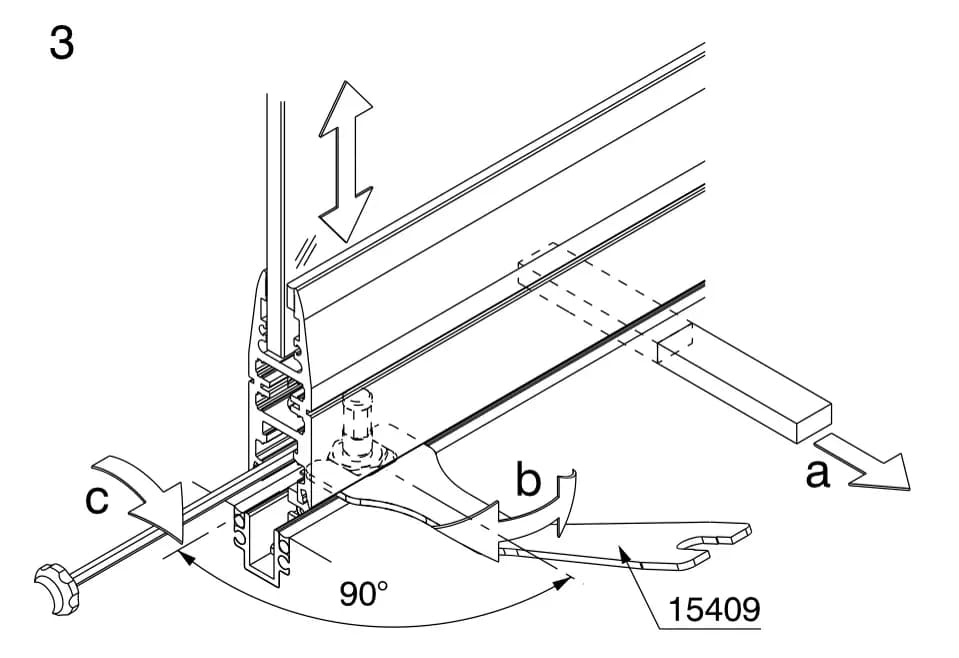

Bước 3

Bước 4

Bước 1

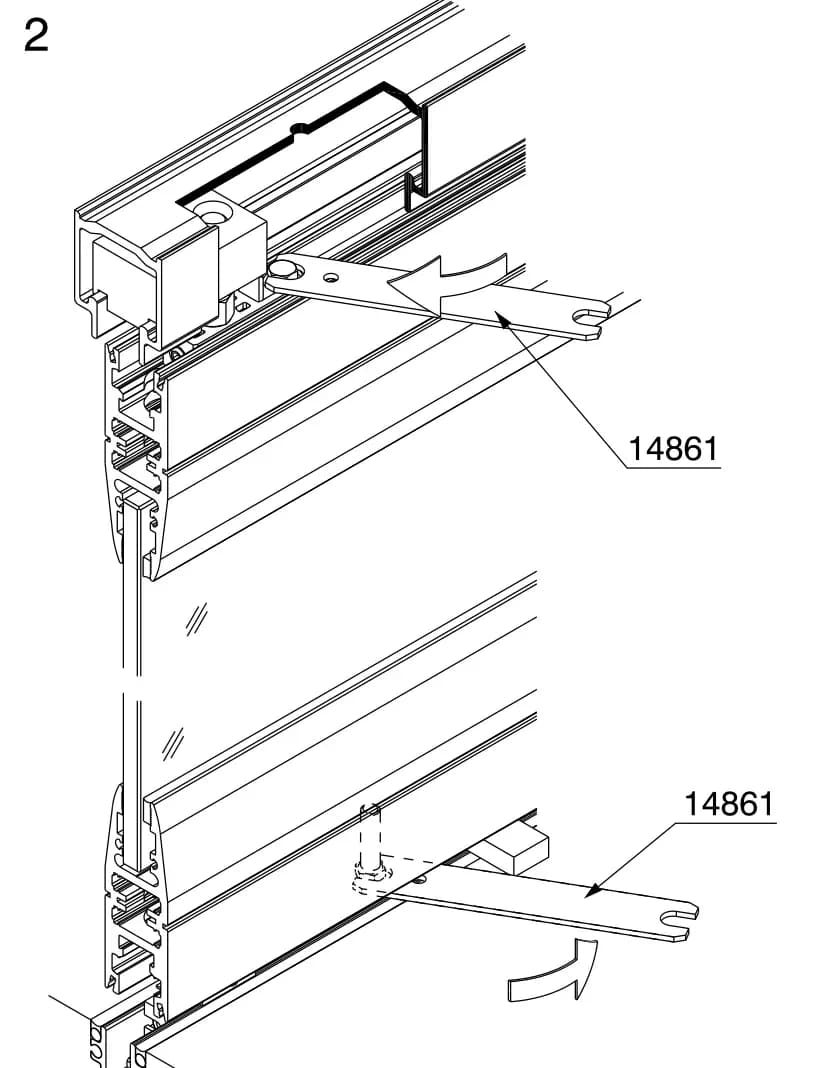

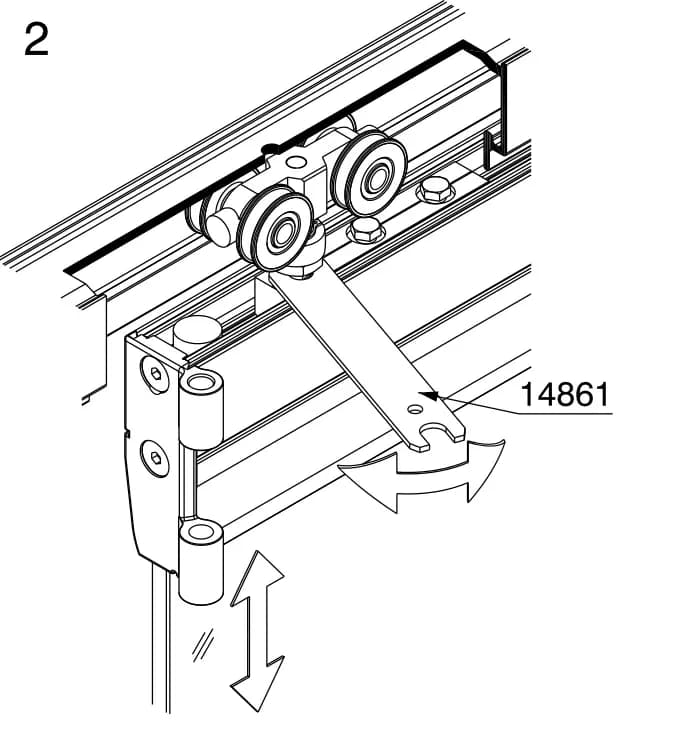

Bước 2

Bước 3

Bước 4

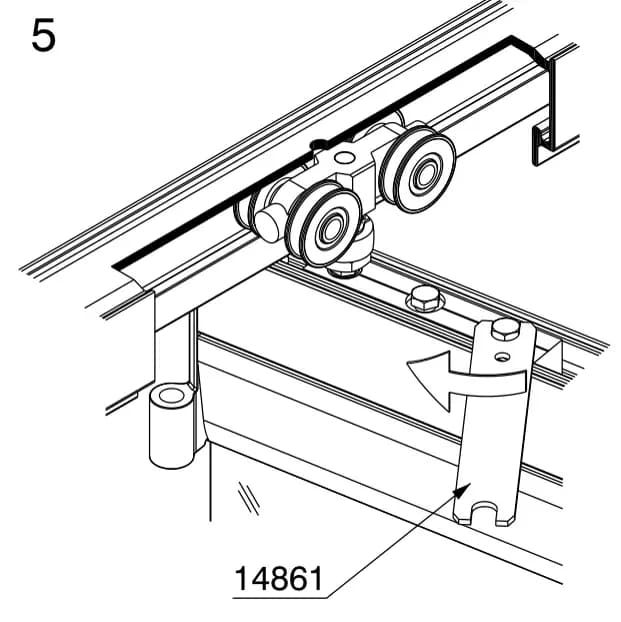

Bước 5

Bước 1

Bước 2

Bước 3

2＊ nẹp gioăng	5 m	10 m	50 m
đen (black)	19442	19443	19444
trong suốt (transparent)	19445	19446	19447

Hướng dẫn kỹ thuật nâng cao

Hướng dẫn kỹ thuật nâng cao

Tổng quan▾

An toàn và lưu ý chung▾

Ký hiệu▾

Thông số▾

Các bộ phụ kiện (Sets)▾

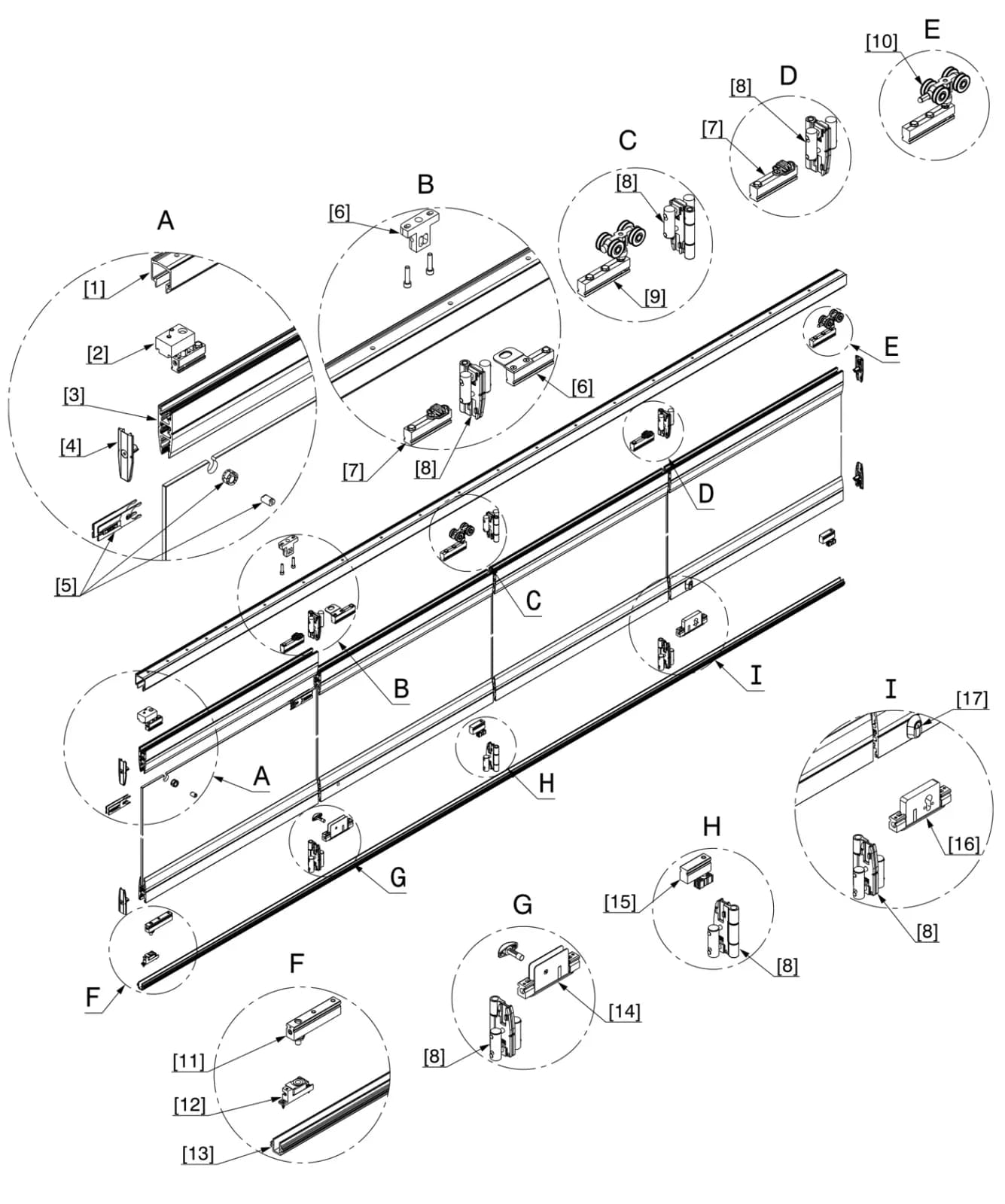

4.1 Tổng thể (Overview)▾

4.2 Số linh kiện (Overview of position numbers)▾

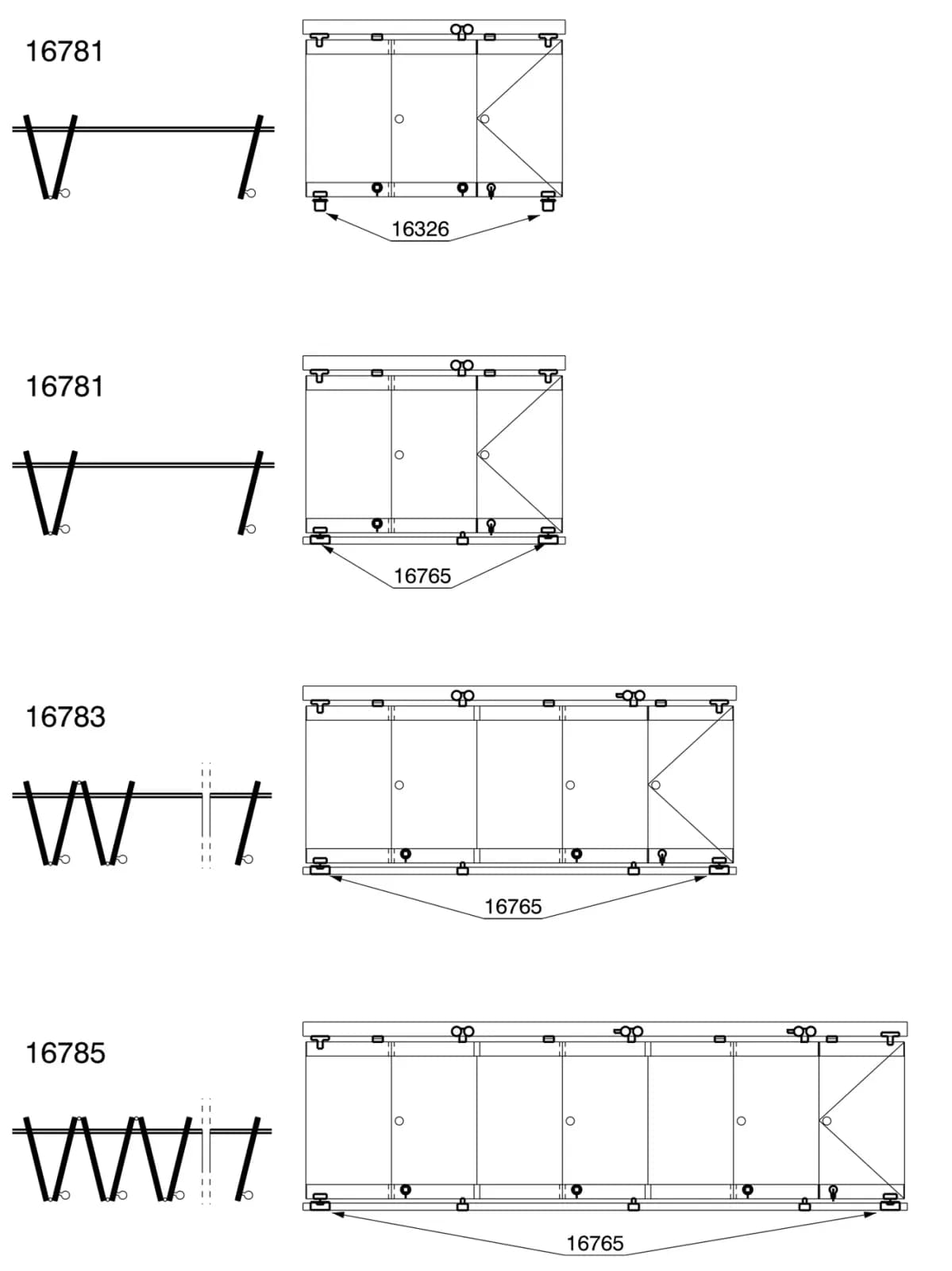

4.3 Thành phần các bộ (Overview: Component)▾

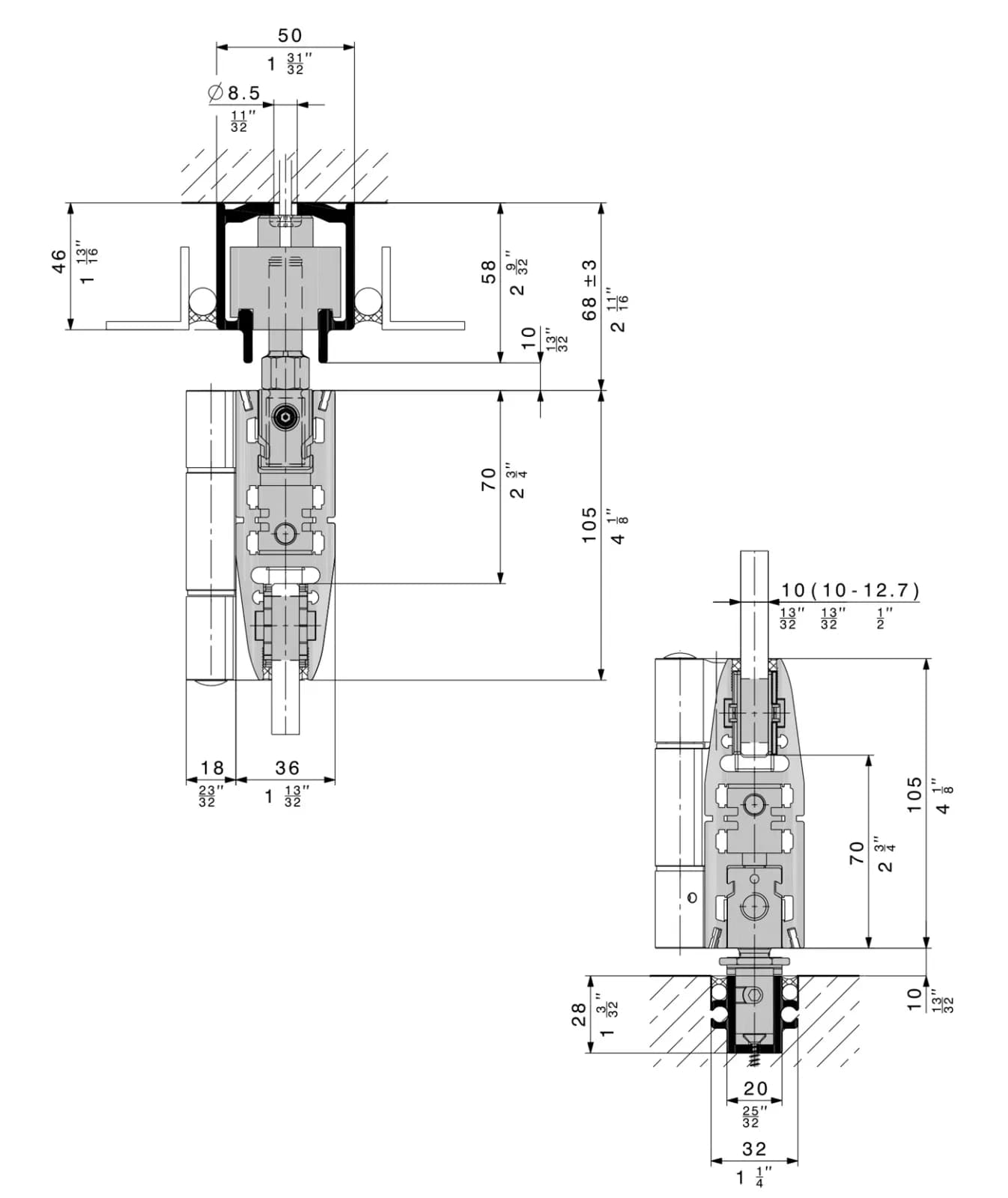

5.1 Thiết kế: cánh xoay (Planning: Pivot door)▾

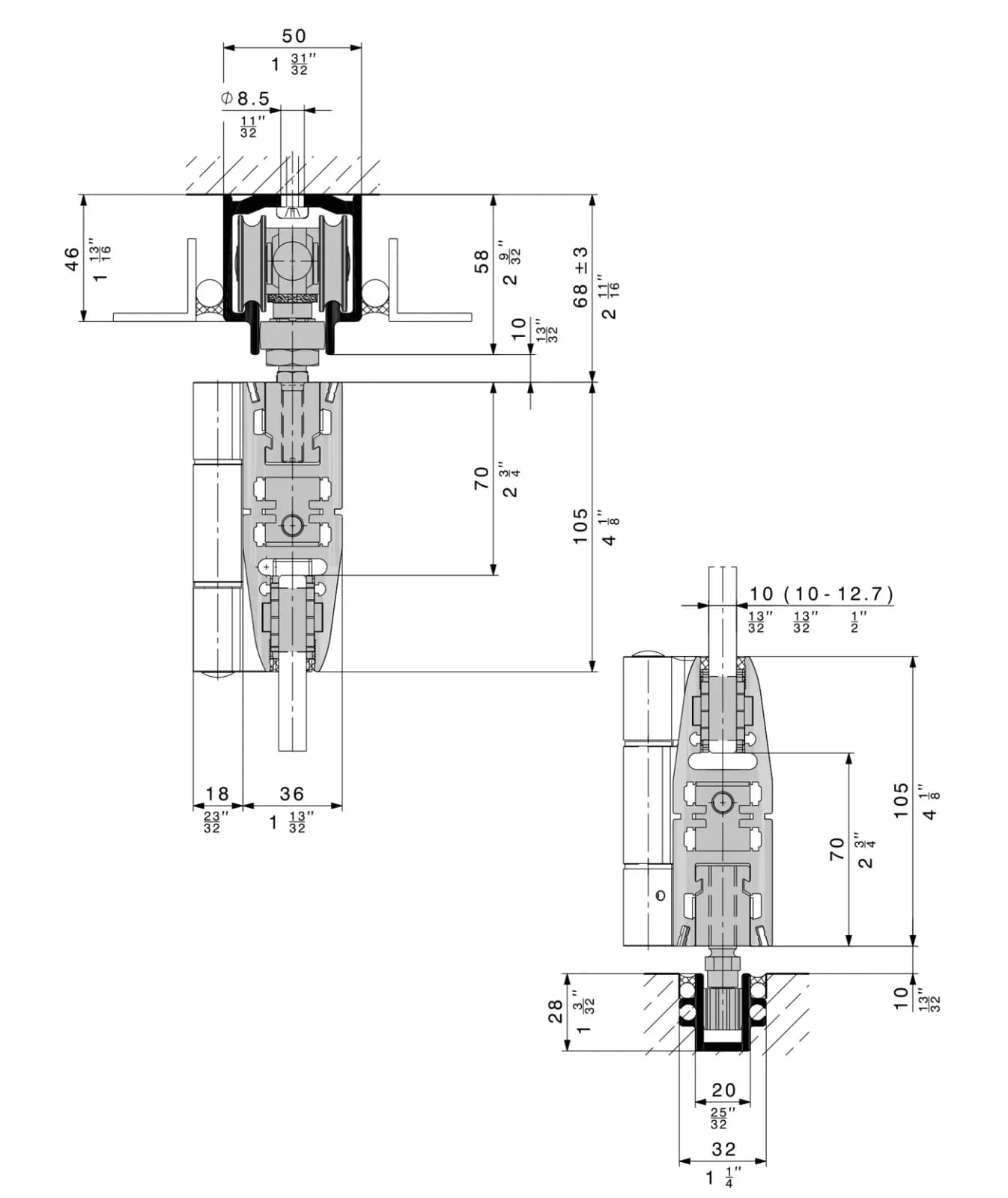

5.2 Thiết kế: cánh gấp (Planning: Folding door)▾

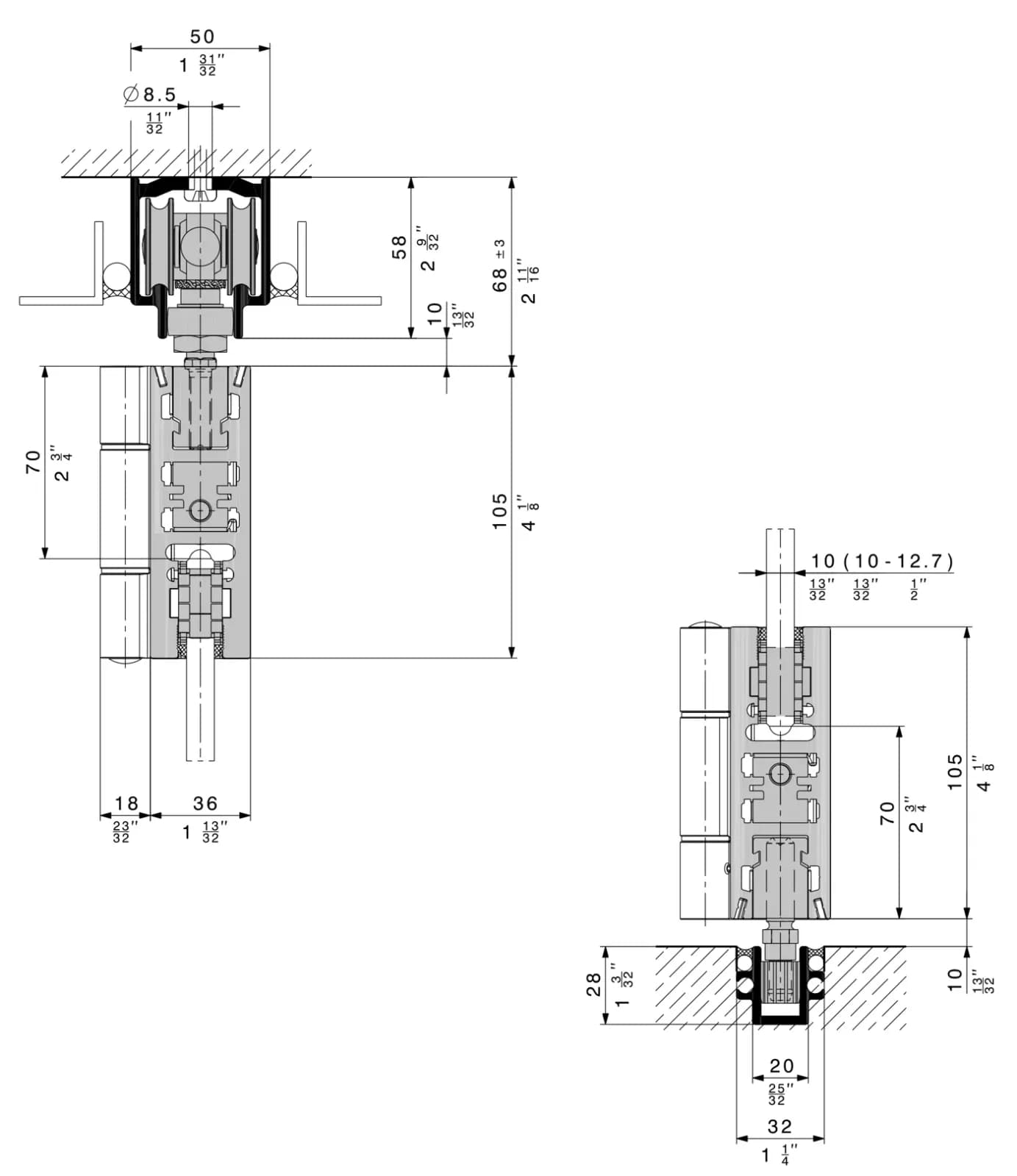

5.3 Thiết kế: cánh gấp với thanh vuông (Planning: Folding door with square profile)▾

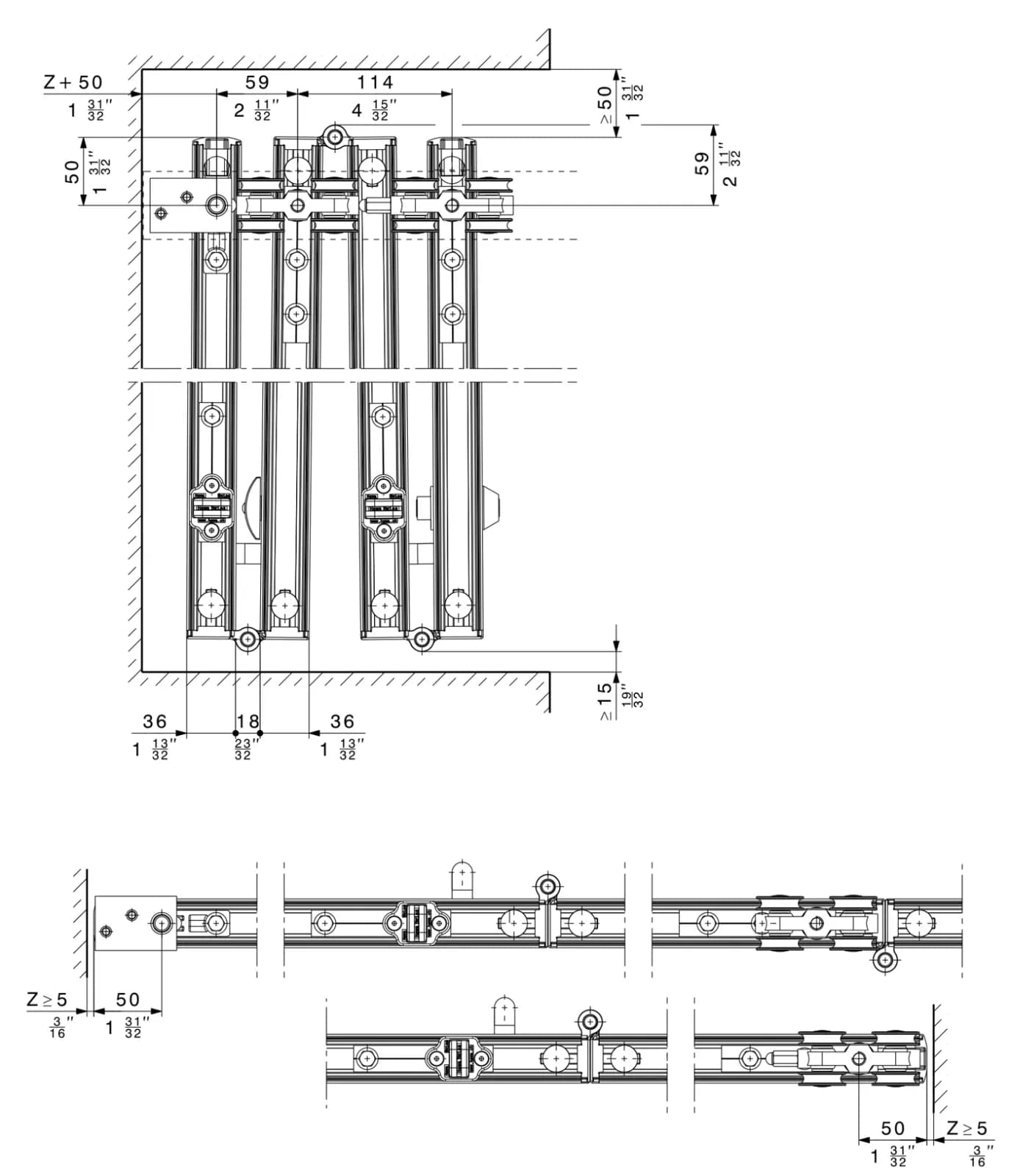

5.4 Thiết kế: kích thước gói cánh (Planning: Dimensioned stack)▾

6.1 Tính toán: cánh gấp (Calculation: Folding panel)▾

6.2 Tính toán: lỗ khoét kính, thanh treo và giữ kính (Calculation: Glass cut-out / glass suspension and retainer profile)▾

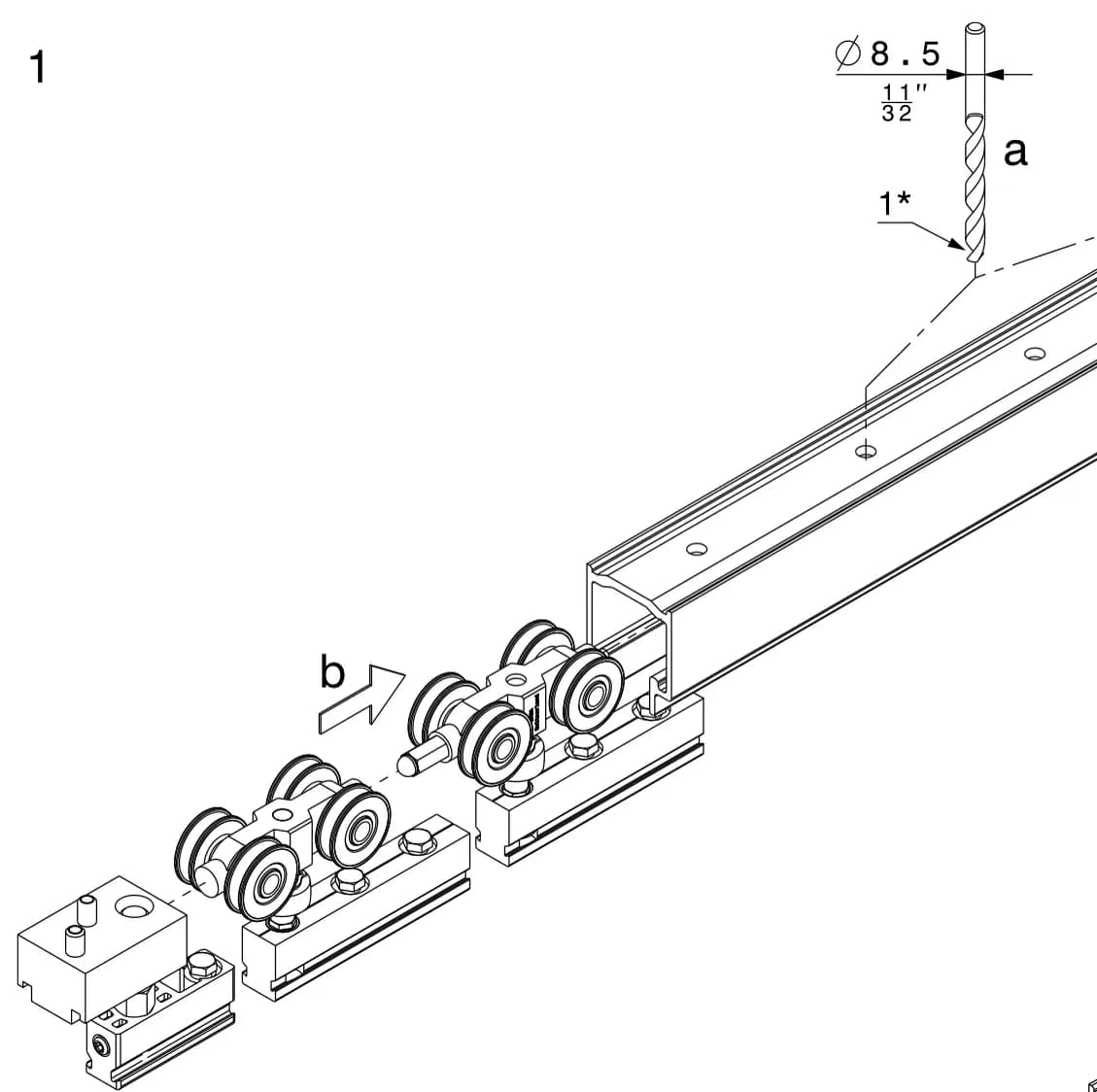

7.1 Lắp: ray trên và ray dẫn dưới (Assembly: Of top tracks and bottom guide channel)2 bước · đang ở bước 1▾

1Bước 1

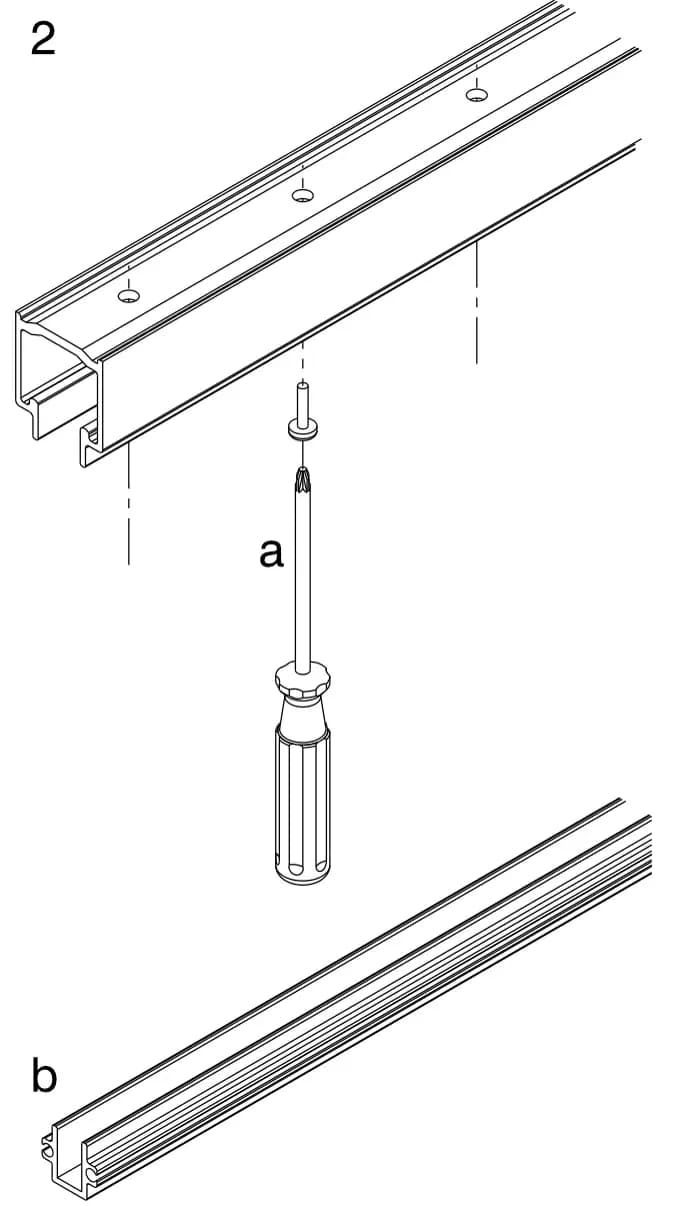

2Bước 2

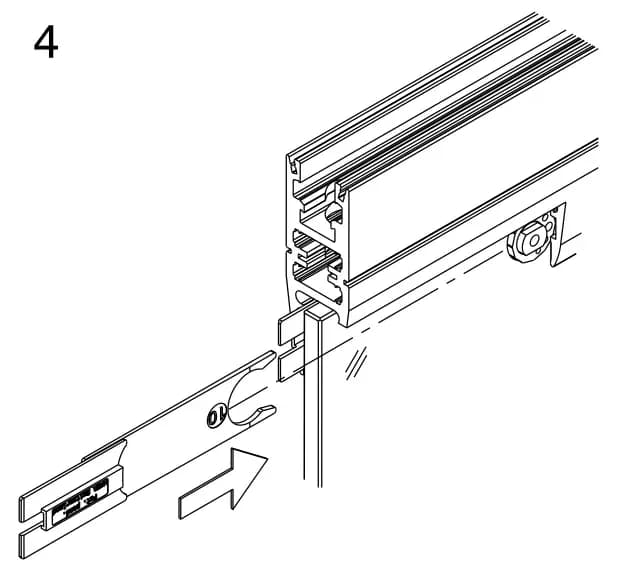

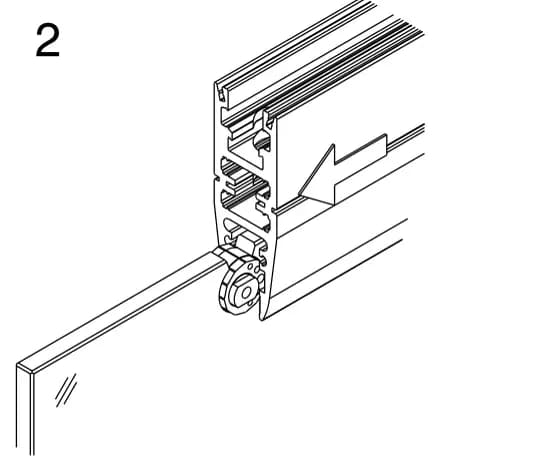

7.2 Lắp: thanh treo và giữ kính (Assembly: Glass suspension and retainer profile)7 bước · đang ở bước 1▾

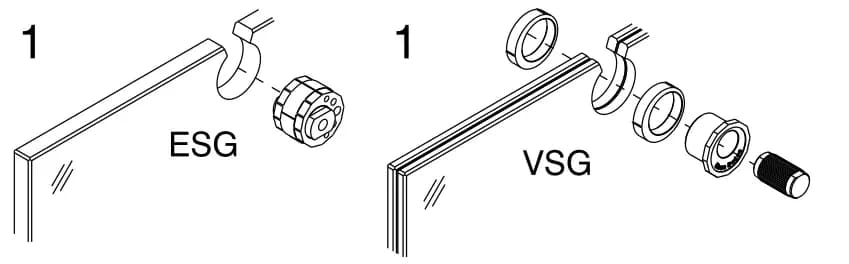

1Bước 1

2Bước 2

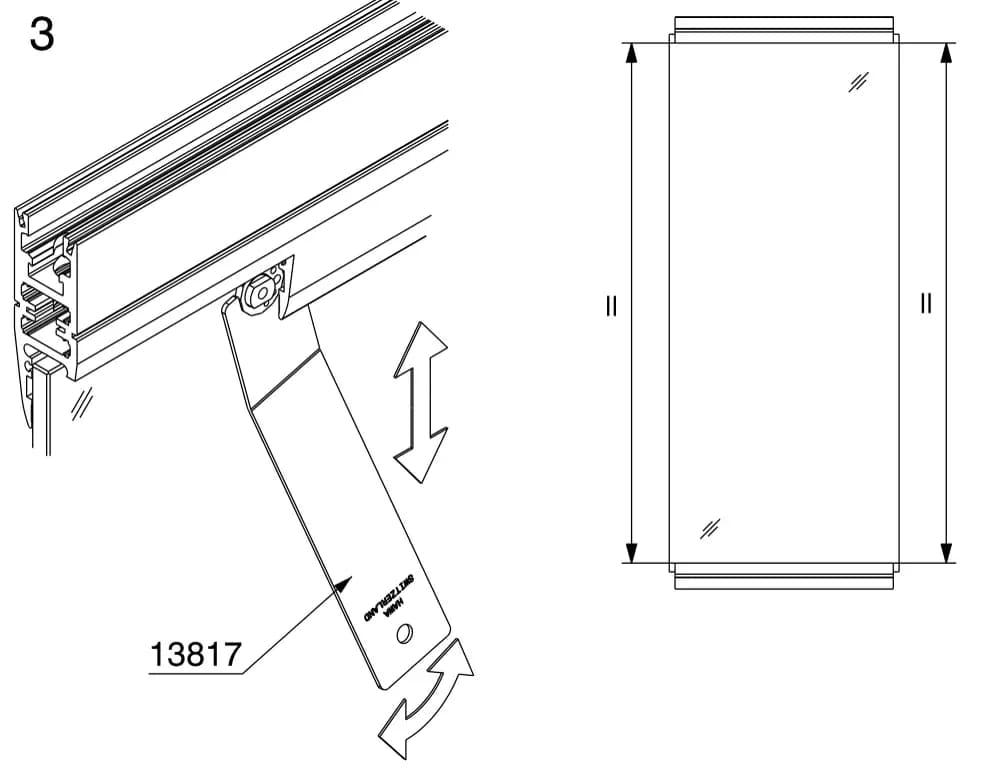

3Bước 3

4Bước 4

5Bước 5

6Bước 6

7Bước 7

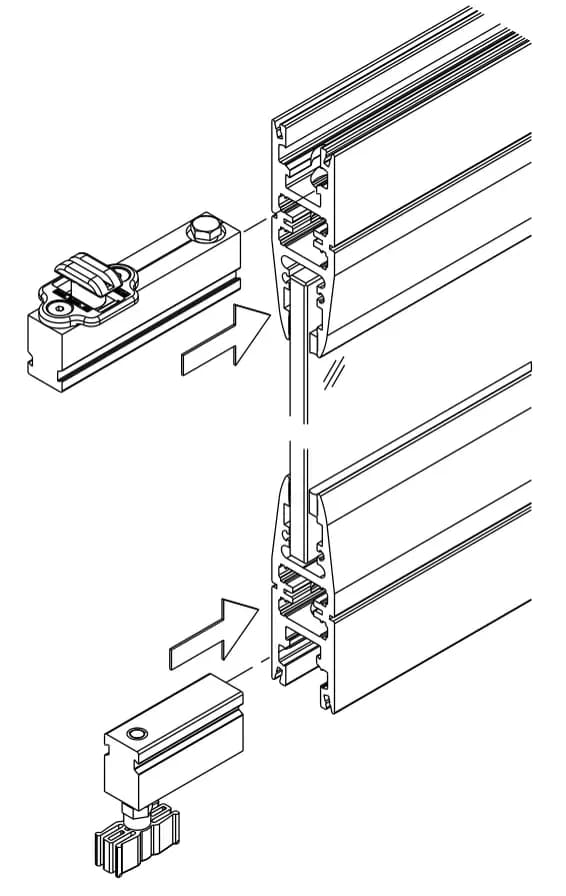

7.3 Lắp: phụ kiện kèm và khóa (Assembly: Ancillary parts and lock)3 bước · đang ở bước 1▾

1Bước 1

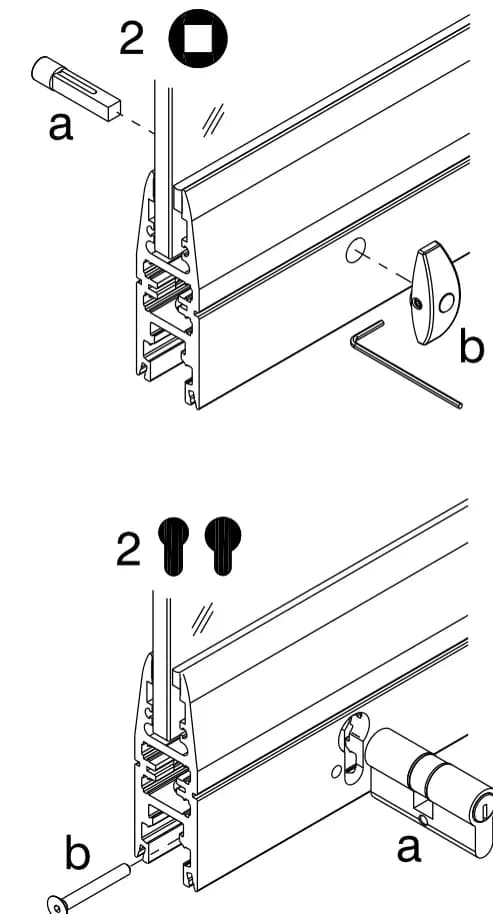

2Bước 2

3Bước 3

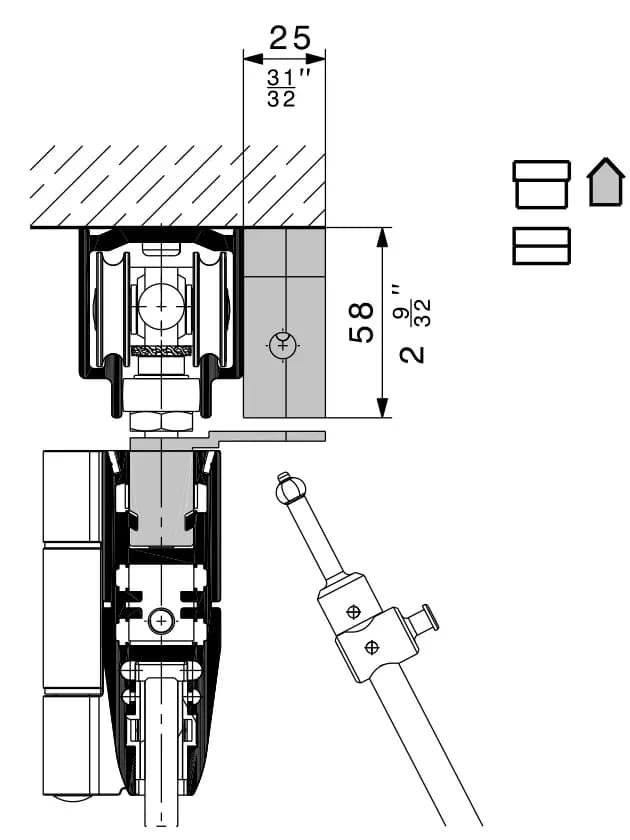

7.4 Lắp: khóa bổ sung (Assembly: Additional lock)3 bước · đang ở bước 1▾

1Bước 1

2Bước 2

3Bước 3

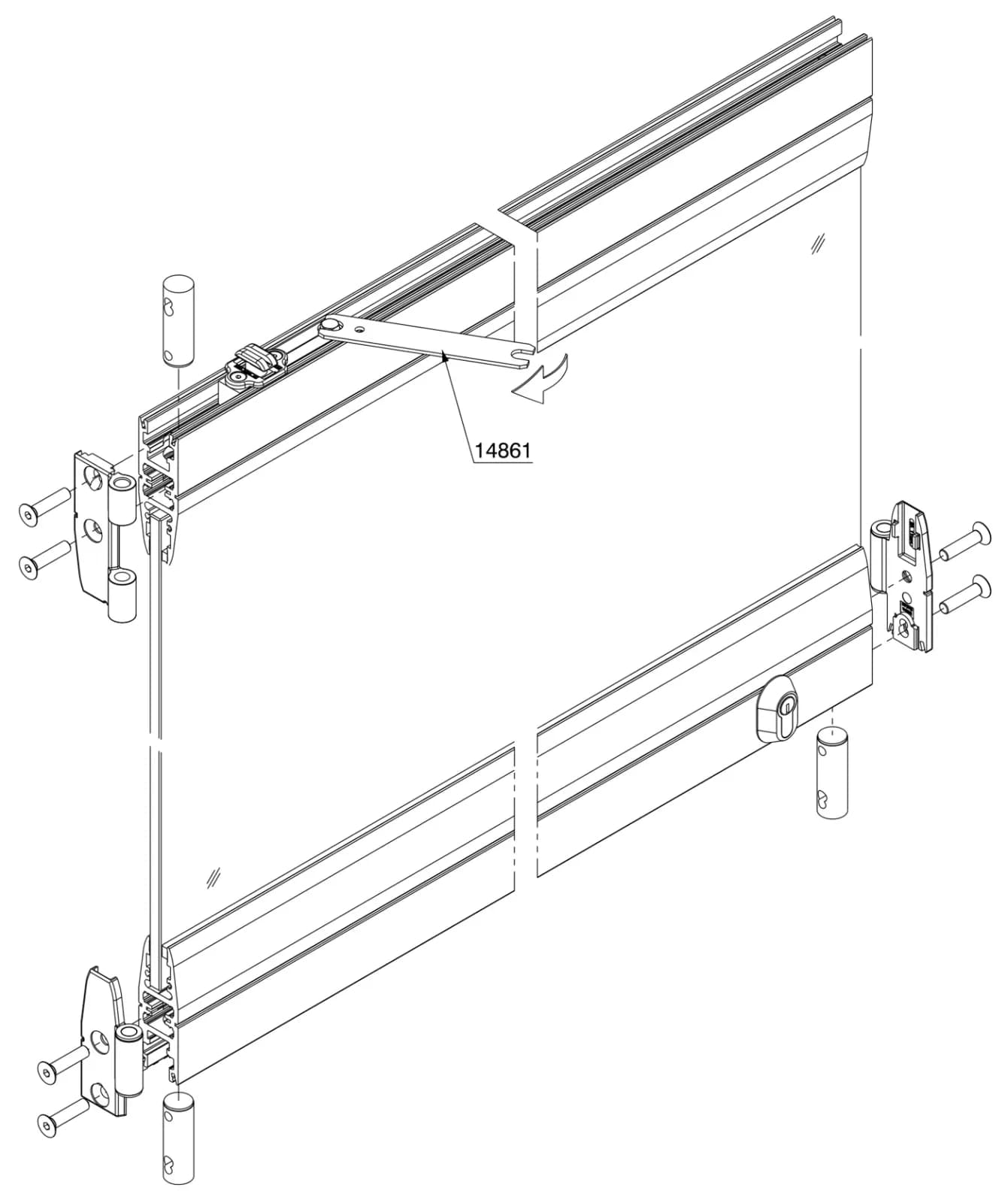

7.5 Lắp: bản lề (Assembly: Hinge)▾

7.6 Lắp: cánh xoay (Assembly: Pivot door)4 bước · đang ở bước 1▾

1Bước 1

2Bước 2

3Bước 3

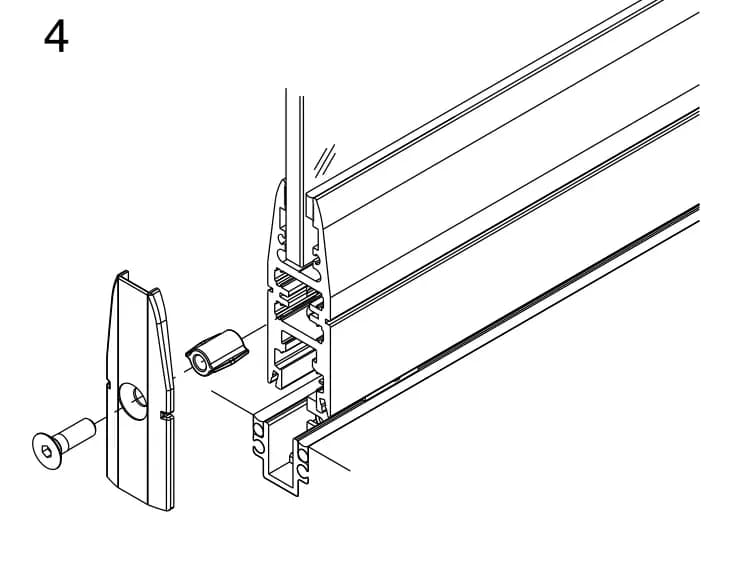

4Bước 4

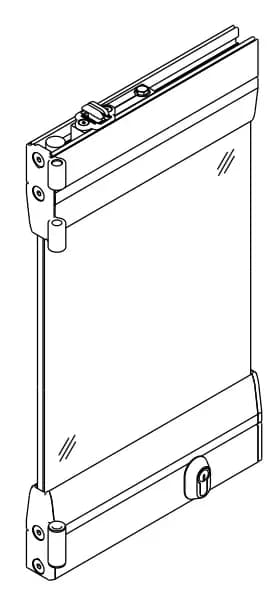

7.7 Lắp: cánh gấp (Assembly: Folding door)5 bước · đang ở bước 1▾

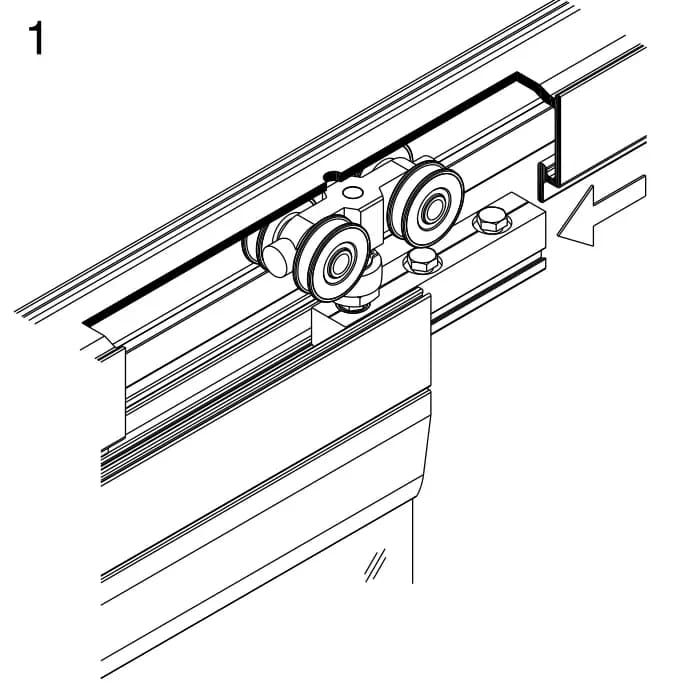

1Bước 1

2Bước 2

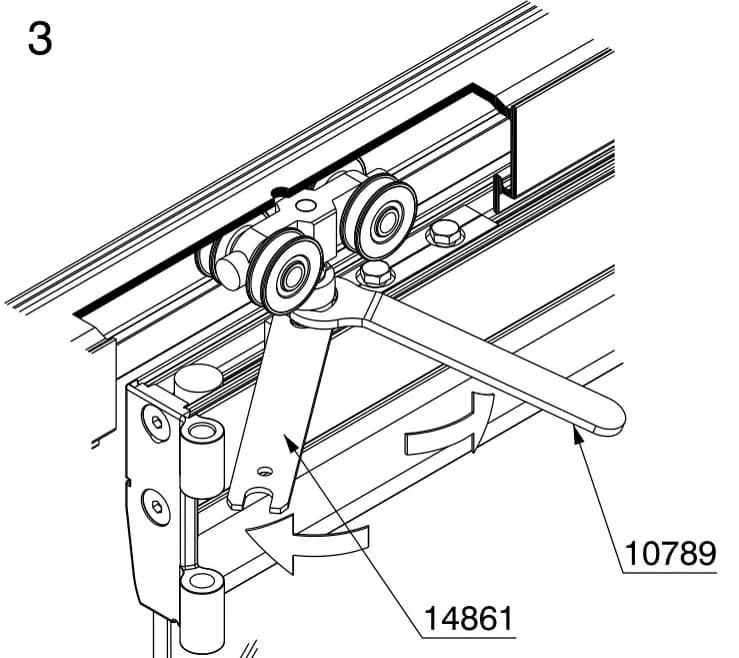

3Bước 3

4Bước 4

5Bước 5

7.8 Lắp: nối cánh và nẹp gioăng (Assembly: Door linkage and sealing profile)3 bước · đang ở bước 1▾

1Bước 1

2Bước 2

3Bước 3

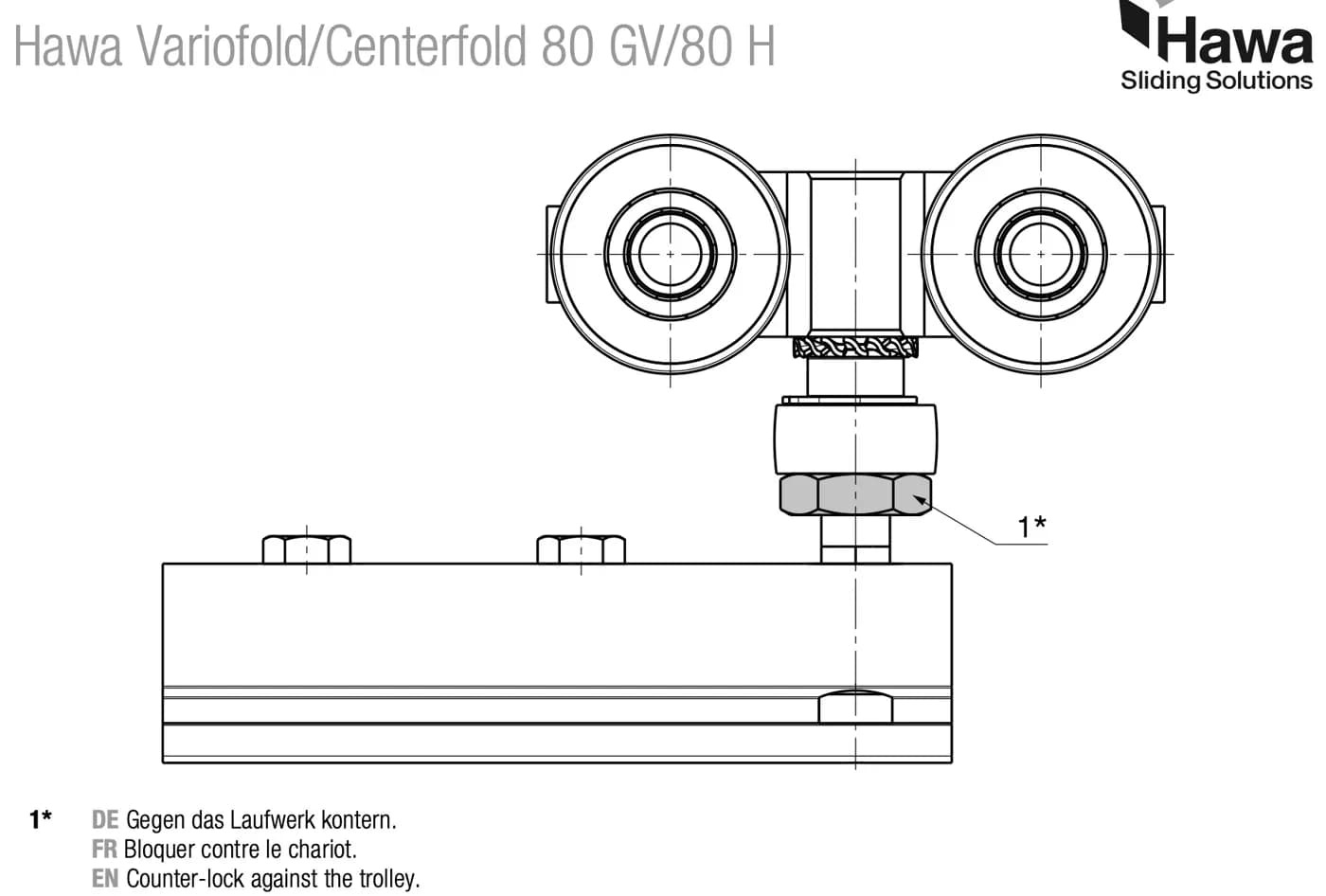

Tờ bộ chạy 22158 (Hawa Variofold/Centerfold 80 GV/80 H)▾
