Ngăn kéo tủ bếp dùng ray âm hay ray bi, ray dài bao nhiêu?

Thợ hỏi anh chị: ngăn kéo tủ bếp đi ray bi hay ray âm, ray dài bao nhiêu? Chọn sai thì ngăn đựng nồi kéo nặng, ray lộ ra ngoài. Ray ngắn hơn khoang thì mất chỗ chứa.

Bài này giúp anh chị chọn kiểu ray cho từng ngăn. Chiều dài ray, bề rộng ngăn kéo tính theo số trên trang sản phẩm Duraval. Cuối bài có danh sách việc cần dặn thợ và cách thử khi nhận tủ.

Duraval là thương hiệu phụ kiện tủ bếp, nội thất, cửa, bán qua đại lý và thợ toàn quốc.

Xem nhanh: các mẫu ray trượt ngăn kéo Duraval. Tải trọng, chiều dài, bảo hành ghi trên trang từng mã.

Ngăn kéo tủ bếp nên dùng ray âm hay ray bi?

Ngăn kéo hay mở ở tủ bếp dưới nên dùng ray âm giảm chấn. Ngăn phụ, tủ ít mở dùng ray bi 3 tầng là đủ. Phần lớn mã ray Duraval trong bảng dưới ghi tải 30 kg mỗi bộ.

• Ray bi 3 tầng: ray bắt hai bên hông ngăn kéo, trượt trên bi thép, kéo ra thấy ray.
• Giảm chấn: cuối hành trình ngăn kéo tự hãm, đóng êm, không đập.
• Nhấn mở: ấn vào mặt ngăn kéo là ngăn tự bật ra, dùng cho tủ không tay nắm.

Mã và tên sản phẩm	Kiểu ray	Chất liệu (theo trang)	Tải trọng	Cỡ dài (mm)	Bảo hành (theo trang)
Ray âm giảm chấn toàn phần chống gỉ, chốt Duraval D3111	Ray âm, giảm chấn, kéo ra hết	Thép mạ kẽm 3 lớp chống gỉ	35 kg	250–600	3 năm chống gỉ
Ray âm giảm chấn toàn phần, chốt Duraval D3112	Ray âm, giảm chấn, kéo ra hết	Thép mạ kẽm	30 kg	250–500	Ray 36 tháng
Ray âm giảm chấn gầm ngăn kéo Duraval D3121	Ray âm, giảm chấn	Hợp kim nhôm, thép, màu đen	25 kg/cặp	375–575	24 tháng
Bộ thành hộp 175mm Duraval D3175, Bộ thành hộp 128mm Duraval D3128	Hai thành thép, đi với ray âm	Thép sơn tĩnh điện, trắng, xám, đen	30 kg	300–500	24 tháng
Ray bi 3 tầng Duraval bản 45mm D6197	Ray bi, bản thường	Thép mạ kẽm	30 kg	250–500	24 tháng
Ray bi 3 tầng giảm chấn 45 mm Duraval D6199	Ray bi, giảm chấn	Thép mạ kẽm	30 kg	250–500	24 tháng
Ray bi 3 tầng nhấn mở Duraval 45mm D6198	Ray bi, nhấn mở	Thép mạ kẽm	30 kg	250–500	24 tháng
Ray bi ba tầng giảm chấn và nhấn mở 45mm D6205	Ray bi, giảm chấn và nhấn mở	Thép mạ kẽm sáng	30 kg	250–500	24 tháng
Ray bi 3 tầng inox 304 Duraval 45mm D6217	Ray bi, bản thường	Inox 304	30 kg	250–500	24 tháng

Bảng lấy từ trang sản phẩm từng mã, tra ngày 04/10/2026. Thành hộp là hai tấm hông ngăn kéo bằng thép làm sẵn. Thợ chỉ cắt ván đáy, ván hậu và mặt ngăn kéo.

Ray âm D3111, D3112 có khóa cam, là chi tiết cài đáy ngăn kéo vào ray. Khóa cam có vít chỉnh 3 chiều theo trang. Lên xuống ±1,5 mm, trái phải ±0,5 mm, trước sau ±1,5 mm.

Ray bi 3 tầng Duraval bản 45 mm dày 12,5–12,7 mm mỗi bên theo trang từng mã. Ray rộng 45 mm nên thành ngăn kéo phải cao hơn 45 mm mới bắt được ray.

Trường hợp không nên dùng: ray bi bản thường D6197 không giảm chấn, ngăn đầy đồ đẩy mạnh sẽ đập. Ray nhấn mở D6198 dành cho mặt ngăn không tay nắm; tủ có tay nắm thì chọn ray giảm chấn.

Ray ngăn kéo dài bao nhiêu thì vừa tủ?

Ray ngăn kéo chọn theo chiều sâu lọt lòng khoang tủ, đã trừ ván hậu, không theo bề ngang tủ. Ván hậu là tấm sau lưng tủ.

Mỗi dòng ray có mức chừa riêng, nên tra đúng trang của mã định mua:

Mã	Trang sản phẩm ghi	Khoang sâu lọt lòng 480 mm thì chọn
D3121	Ray 375 mm cho tủ sâu 400 mm; 425 cho 450; 475 cho 500; 525 cho 550; 575 cho 600	Ray 425 mm
D3175, D3128	Sâu lọt lòng tối thiểu = chiều dài thành hộp + 15 mm	Thành hộp 450 mm (cần 465 mm)
D3111, D3112, ray bi D6197–D6217	Trang ghi chiều dài ray, chưa ghi mức chừa sâu	Hỏi điểm bán hoặc đọc giấy hướng dẫn kèm ray trước khi chốt

Với khoang sâu 480 mm, thành hộp 500 mm cần 515 mm nên không vừa. Thiếu vài mm là ngăn kéo cấn hậu tủ, đóng không kín mặt.

Thành hộp còn cần chiều cao lọt lòng tối thiểu: D3175 cần 202 mm, D3128 cần 155 mm. Ngăn trên cùng đựng thìa đũa thường thấp, nên dùng thành 128 mm.

Cách đo khoang, anh chị xem bài cách đo khoang tủ bếp trước khi mua phụ kiện.

Ngăn kéo rộng bao nhiêu so với khoang tủ?

Ngăn kéo luôn hẹp hơn chiều rộng lọt lòng khoang, mức hẹp ghi trên trang từng mã. Với ray âm D3111, ngăn kéo rộng tối đa bằng lọt lòng trừ 15 mm. Với D3112 là trừ 10 mm.

Bộ thành hộp D3175, D3128 ghi cách cắt ván theo W, là chiều rộng lọt lòng khoang:

• Ván đáy rộng W − 21 mm, dày 16 mm.
• Ván hậu rộng W − 42 mm, dày 16 mm.
• Ván hậu cao 148 mm với D3175, 101 mm với D3128.

Khoang rộng lọt lòng 560 mm	Số cần cắt (mm)
Ngăn kéo rộng tối đa, ray D3111	545
Ngăn kéo rộng tối đa, ray D3112	550
Ván đáy, thành hộp D3175 hoặc D3128	539
Ván hậu, thành hộp D3175 hoặc D3128	518

Ray bi bắt hai bên hông nên ngăn kéo phải hẹp hơn lọt lòng. Mỗi bên chừa ít nhất bằng độ dày ray, 12,5–12,7 mm theo trang. Khe chính xác thợ lấy theo giấy hướng dẫn kèm ray.

Ngăn kéo đựng nồi, bát đĩa nặng thì chọn ray chịu bao nhiêu kg?

Ngăn đựng nồi, bát đĩa nên dùng ray ghi tải 30 kg. Đó là D3111, D3112, thành hộp và ray bi 45 mm. Tải trọng là số ký đồ ngăn kéo chịu được mà vẫn chạy êm, theo công bố trên trang.

Ray âm D3121 ghi 25 kg mỗi cặp, trang ghi dùng cho ngăn trưng bày, tủ nội thất. Ngăn chứa nồi gang, chồng bát sứ thì chọn mã 30 kg.

Ván đáy mỏng, ngăn rộng mà chất nặng thì đáy có thể võng dù ray còn tốt. Muốn để nhiều nồi, anh chị cân nhắc giá xoong nồi kéo có ray riêng thay cho ngăn kéo ván.

Tủ chậu rửa, bếp ẩm nên chọn ray gì để đỡ gỉ?

Khoang gần chậu rửa, nhà hay nồm, gần biển nên chọn ray âm D3111 hoặc ray bi inox 304 D6217. Trang D3111 ghi “nút bấm trên khóa ray”, tháo ngăn ra lau ray dễ.

Ray thép mạ kẽm thường như D3112, D6205 trang không ghi số giờ thử sương muối. D6197, D6198, D6199 ghi thử 48 giờ, thấp hơn 96 giờ của D3111. Các mã này nên đặt ở khoang khô.

Ray D3111 là thép mạ kẽm 3 lớp chống gỉ. Lớp một là kẽm bóng dày 10–12 µm, tối thiểu 8 µm. Lớp hai là màng thụ động Cr³⁺ trắng bạc phủ lên kẽm, lớp ba là sealer bịt kín ngoài cùng.

Trang D3111 ghi ray đạt thử sương muối 96 giờ. Mỗi lô đo độ dày lớp kẽm 5 điểm, tính cả mép cắt và lỗ vít. Theo anh Nguyễn Văn Chức (02/10/2026), ray chống gỉ được đột, dập, cắt xong mới mạ.

Ray inox 304 D6217 không có lớp mạ để bong, nhưng là ray bi bản thường, không giảm chấn. Vì sao ray hay gỉ từ đầu ray và lỗ vít, xem bài ray âm giảm chấn chống gỉ.

Ngăn kéo tủ bếp nên chia những ô nào?

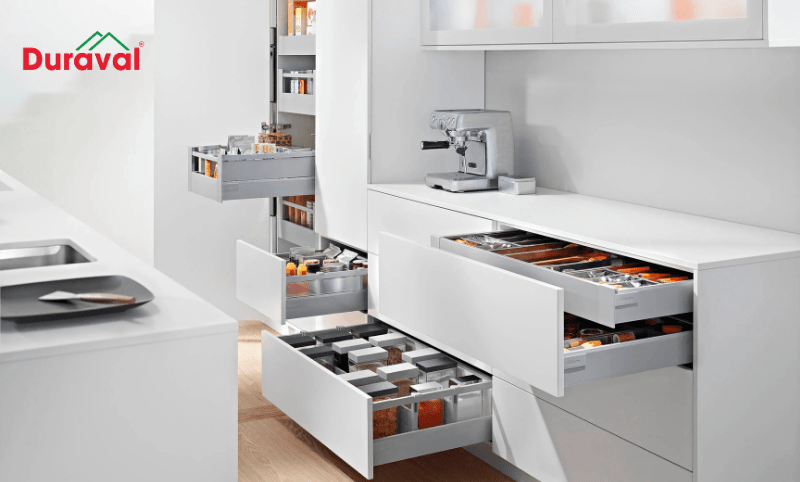

Tủ bếp dưới thường chia: ngăn nông trên cùng để thìa đũa, ngăn sâu để nồi, bát, đồ khô. Gia vị, dao thớt, thùng rác, xoong nồi dùng giá kéo có ray riêng.

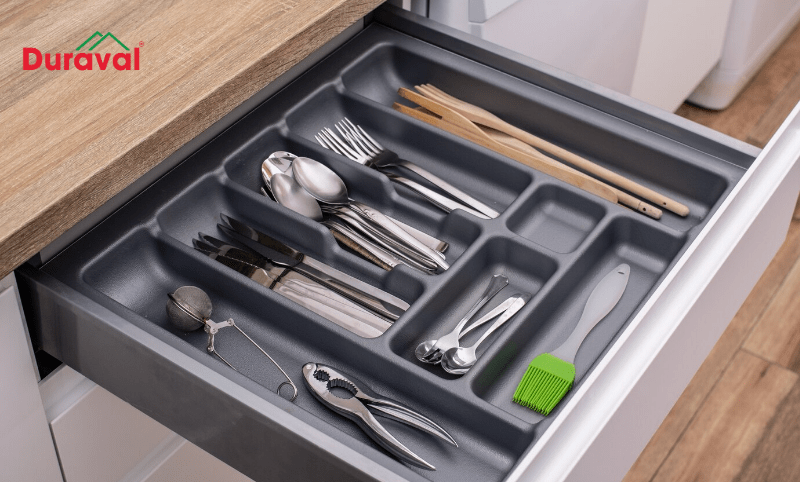

Ngăn thìa đũa: đặt khay chia để dao, thìa, đũa không lẫn vào nhau.

• Khay chia thìa, đũa, dĩa Duraval D6501: nhựa ABS, sâu 485 mm, cao 60 mm, rộng 315–830 mm.
• Khay chia thìa, đũa, dĩa Duraval D6502: nhựa vân carbon, cỡ 700, 800, 900.
• D6502 cỡ 800: trang ghi lọt lòng lắp đặt rộng 720–750, sâu 440–490, cao 100 mm.

Khay D6501, D6502 ghi bảo hành 36 tháng. Kích thước chi tiết xem bài kích thước khay chia thìa dĩa.

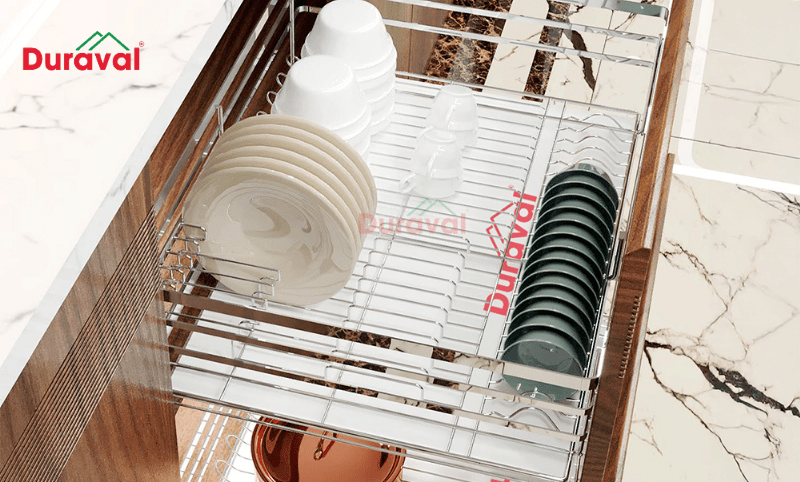

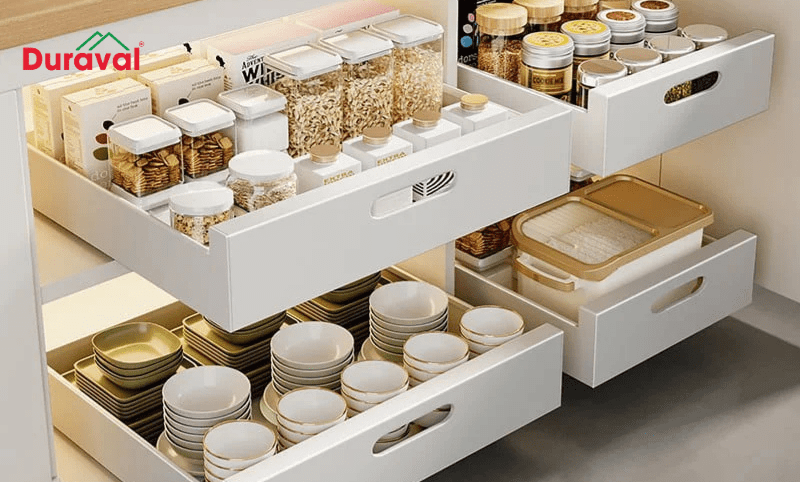

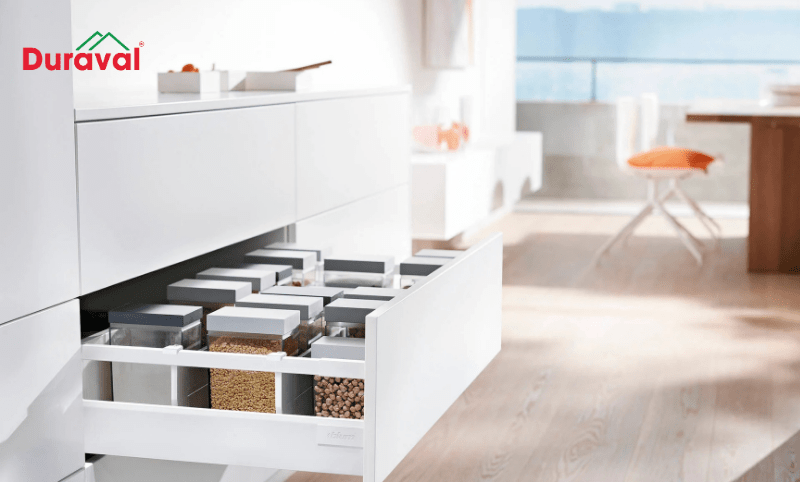

Ngăn sâu để bát, đồ khô: xếp hộp kín có nắp, bát đĩa xếp chồng thấp. Ngăn này nên dùng thành 175 mm hoặc ray âm 30 kg.

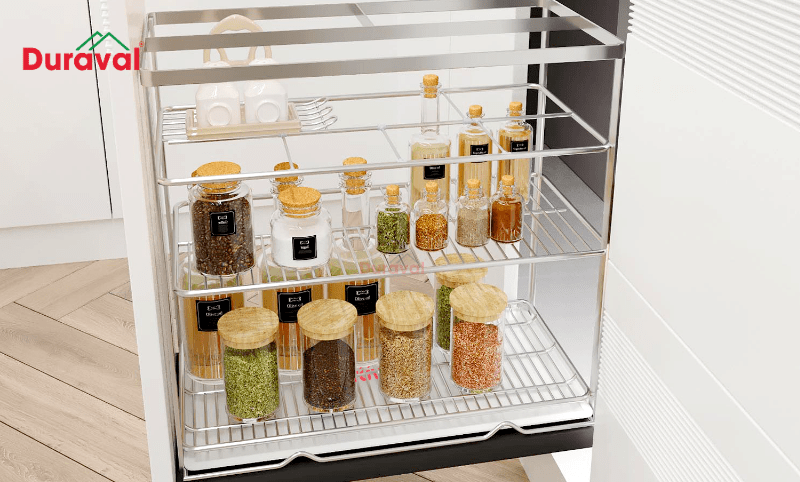

Gia vị, dao thớt: khoang hẹp cạnh bếp nấu hợp giá gia vị hoặc giá dao thớt kéo. Giá kéo lắp ray của chính giá, không cần ray ngăn kéo.

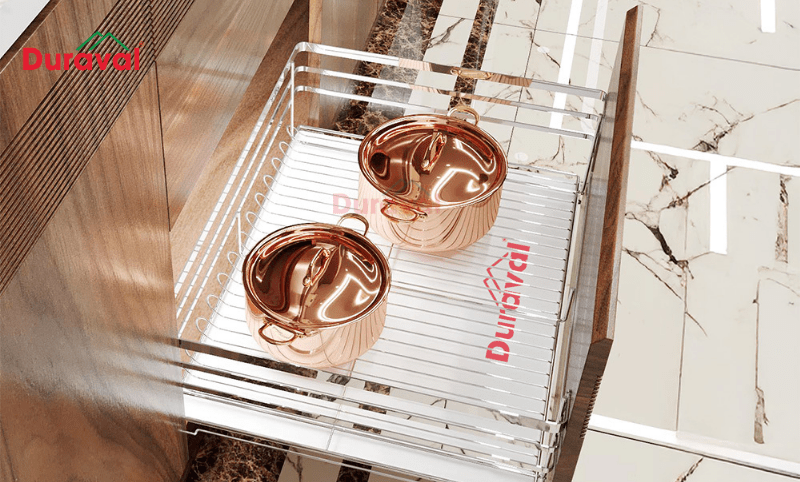

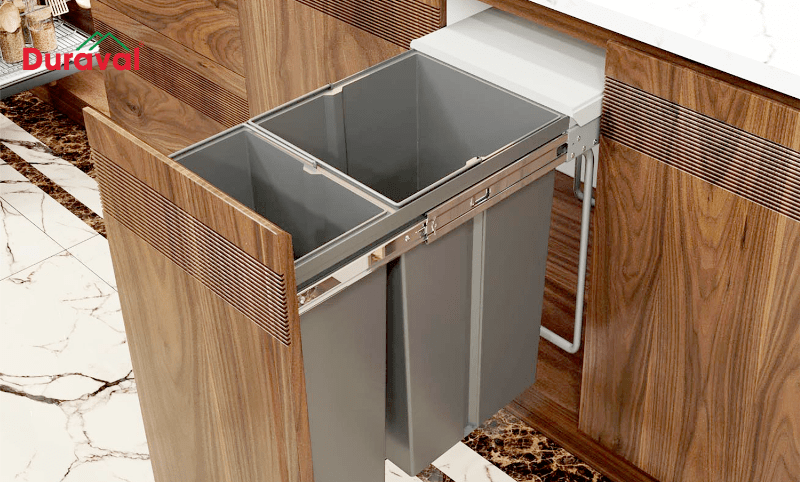

Thùng rác, xoong nồi: tủ dưới chậu rửa hợp thùng rác âm tủ kéo. Nồi chảo lớn để trên giá xoong nồi kéo, đỡ chồng đè lên nhau.

Bố trí ngăn nào cạnh bếp nấu, ngăn nào cạnh chậu, xem thêm bài công năng tủ bếp.

Trước khi đặt ray, cần đo và dặn thợ những gì?

Trước khi đặt ray, anh chị cần ba số lọt lòng của từng khoang. Sau đó chốt mã ray cho từng ngăn. Làm theo thứ tự dưới đây:

1. Đo rộng, sâu, cao lọt lòng mỗi khoang ở hai điểm, lấy số nhỏ hơn.
2. Đo sâu từ mép trước thùng tủ đến ván hậu, trừ ống nước nếu có.
3. Ghi mã ray, chiều dài ray cho từng ngăn vào báo giá của thợ.
4. Ngăn gần chậu rửa ghi rõ ray chống gỉ hay inox 304.
5. Lắp xong, chỉnh khóa cam cho mặt ngăn kéo thẳng hàng, khe đều.
6. Thử: kéo ra hết, đẩy nhẹ thả tay xem ngăn tự đóng êm.
7. Thử lại khi ngăn đã chất đồ, nghe ray có rít, có cạ không.

📐 Cho thợ và xưởng: thành hộp D3175, D3128 dùng ván đáy, ván hậu dày 16 mm. Bộ gồm hai thành, bas nhựa bắt mặt thành hộp, bas bắt mặt gỗ, nhôm, nhựa. Bas là miếng gá để bắt mặt ngăn kéo vào thành.

📐 Trang D3175, D3128 ghi thành hộp “tùy chọn ray âm giảm chấn hoặc ray âm nhấn mở giảm chấn”. Danh mục trong bộ trên trang không có ray. Khi mua, hỏi điểm bán bộ đã kèm ray chưa và mã ray đúng bộ.

Ngăn kéo lắp xong mà lệch, kéo nặng, xem bài lỗi khi lắp ray trượt ngăn kéo và cách chỉnh.

Có số đo khoang rồi, anh chị mang theo khi ra điểm bán hoặc gửi khi gọi tư vấn. Đọc thêm: các loại ray trượt ngăn kéo, bảo dưỡng ray, kích thước tủ bếp, cấu tạo tủ bếp.

Câu hỏi thường gặp

Tủ bếp sâu 60 phân thì dùng ray dài bao nhiêu?

Không lấy 60 phân phủ bì (đo ngoài cả thùng), mà đo sâu lọt lòng đã trừ ván hậu. Đo được 520 mm thì thành hộp D3175 chọn 500 mm, cần 515 mm. Ray âm D3121 chọn 475 mm, trang ghi cho tủ sâu 500 mm.

Ray bi 3 tầng có kéo ngăn kéo ra hết không?

Có. Ray bi 3 tầng Duraval D6197, D6199, D6198, D6217 ghi mở toàn phần. Ray D6197 dài 450 mm, khi kéo ra dài 900 mm theo trang sản phẩm.

Ngăn kéo bị xệ, kéo nặng có phải thay ray không?

Chưa cần thay ngay. Bớt đồ nếu ngăn chất quá tải ghi trên trang, siết lại vít, chỉnh khóa cam với ray âm. Vẫn xệ, ray kêu rít thì gọi thợ hoặc điểm bán kiểm.

Ray ngăn kéo Duraval bảo hành bao lâu?

Sản phẩm Duraval bảo hành 2–10 năm tùy dòng. Ray âm chống gỉ D3111 bảo hành chống gỉ 3 năm, D3112 bảo hành ray 36 tháng. D3121, thành hộp, ray bi 45 mm ghi 24 tháng.

Sản phẩm Duraval liên quan

• Ray âm giảm chấn toàn phần chống gỉ, chốt Duraval D3111
• Ray âm giảm chấn toàn phần, chốt Duraval D3112
• Ray âm giảm chấn gầm ngăn kéo Duraval D3121
• Bộ thành hộp 175mm Duraval D3175
• Bộ thành hộp 128mm Duraval D3128
• Ray bi ba tầng giảm chấn và nhấn mở 45mm D6205
• Ray bi 3 tầng inox 304 Duraval 45mm D6217
• Khay chia thìa, đũa, dĩa Duraval D6502

Xem toàn bộ ray trượt ngăn kéo Duraval hoặc gọi 1900 966 958 để chọn ray đúng chiều sâu tủ.

Muốn xem hàng thật hoặc cần thợ lắp đặt: tìm điểm bán và đại lý Duraval gần nhà. Thời hạn bảo hành từng sản phẩm (2–10 năm tùy dòng) xem tại chính sách bảo hành.
