Cách lắp kệ góc tủ bếp: đo khoang, lắp liên hoàn, mâm hình lá, kệ xoay đúng thứ tự

Kệ góc đã về, thùng tủ góc đã đóng, giờ lắp từ đâu cho cánh không vênh, kệ không cấn? Bài này đi theo đúng thứ tự làm: đo khoang, chốt chiều mở, lắp khung, chỉnh cánh, chạy thử.

Duraval là thương hiệu phụ kiện tủ bếp, nội thất, cửa, bán qua đại lý và thợ toàn quốc. Các bước dưới đây lấy từ trang sản phẩm Duraval và video hướng dẫn lắp trên kênh YouTube của Duraval, đọc ngày 04/10/2026.

Xem nhanh: các mẫu kệ góc tủ bếp Duraval, có bảng kích thước lắp trên từng trang sản phẩm.

Trước khi lắp kệ góc tủ bếp cần đo và kiểm những gì?

Cần đo khoang góc lọt lòng ba chiều rộng, sâu, cao, rồi đối với số khoang lắp của đúng mã. Lọt lòng là số đo bên trong thùng, từ mặt trong ván hông (tấm đứng hai bên thùng) bên này sang bên kia. Phủ bì là số đo bên ngoài, tính cả độ dày ván.

Chiều sâu đo tới mặt trong ván hậu, tức tấm sau lưng tủ. Chiều cao đo từ mặt đáy tới nóc hoặc thanh giằng. Cách đo từng chiều có ảnh ở bài cách đo khoang tủ bếp.

Anh Nguyễn Văn Chức, người sáng lập Duraval, chốt ngày 04/10/2026: kích thước lắp đặt “tối thiểu” trên trang sản phẩm là số đo lọt lòng. Video lắp tủ góc hình lá Space Duraval N368 cũng nói rõ số khoang là lọt lòng. Khoang nhỏ hơn số đó thì mã đó không lắp được.

Ví dụ thùng góc rộng phủ bì 900 mm, ván hông dày 18 mm thì lọt lòng còn 900 − 2 × 18 = 864 mm. Chiều rộng này hụt 1 mm so với N366 (865 mm), nhưng vẫn đủ cho N368 (860 mm). Vì vậy luôn đo lọt lòng thật, không lấy cỡ tủ ghi trên bản vẽ.

Trước khi khoan, ghi lại chỗ ống nước, van khóa, dây điện đi qua khoang góc. Khung, trụ và vít bắt vào ván hậu, ván hông, đáy thùng, nên chọn lỗ vít tránh các đường này.

Mã, kiểu kệ	Khoang lắp ghi trên trang (mm)	Cánh (mm), chiều mở	Tải ghi trên trang
N366, kệ liên hoàn 4 giỏ nhôm	Khoang lắp tối thiểu rộng 865–965, sâu 510	Cánh tối thiểu 400	5–7 kg/giỏ treo cánh, 8–10 kg/giỏ trong
Kệ góc liên hoàn inox 304 Duraval D6291	Khoang tủ 900; kệ rộng 870, sâu 570, cao 540	Lắp được cánh mở trái hoặc phải	25 kg
Tủ góc hình lá Space Duraval N368	Thùng tủ tối thiểu 860 × 510 × 600–750	Cánh 400–430; mã N36802 mở phải	15 kg/giá
Mâm xoay góc hình lá Duraval D6292	Thùng tủ lắp đặt 860 × 500 × 650–770	D6292T vế trái, D6292P vế phải	25 kg
Kệ góc xoay 180 độ inox 304 Duraval D6294	Lắp tối thiểu 750 × 450 × 700–780 (thùng tủ 800)	Trang chưa ghi cỡ cánh	6 kg/giá xoay
Kệ góc xoay 270 độ inox 304 Duraval D6293	Thùng tủ chữ L: cỡ 700 lắp 700 × cao 700–780; cỡ 800 lắp 800 × cao 700–780	Cánh khuyến nghị 350 (cỡ 700), 400 (cỡ 800)	6 kg/giá (mô tả trang); bảng ghi 6 kg/khay ở cỡ 700, cỡ 800 để trống
Kệ góc xoay 360 độ inox 304 Duraval D6295	Thùng tủ chữ L: 800 × cao 700–780	Cánh khuyến nghị 400	10 kg/khay

Ba mã N366, N368, D6294 ghi chữ “tối thiểu”, nên số trong bảng là lọt lòng tối thiểu. Bốn mã D6291, D6292, D6293, D6295 trang không ghi chữ “tối thiểu”. Bốn mã này đối số khoang với giấy hướng dẫn trong hộp, hoặc mang số đo ra điểm bán Duraval trước khi khoan.

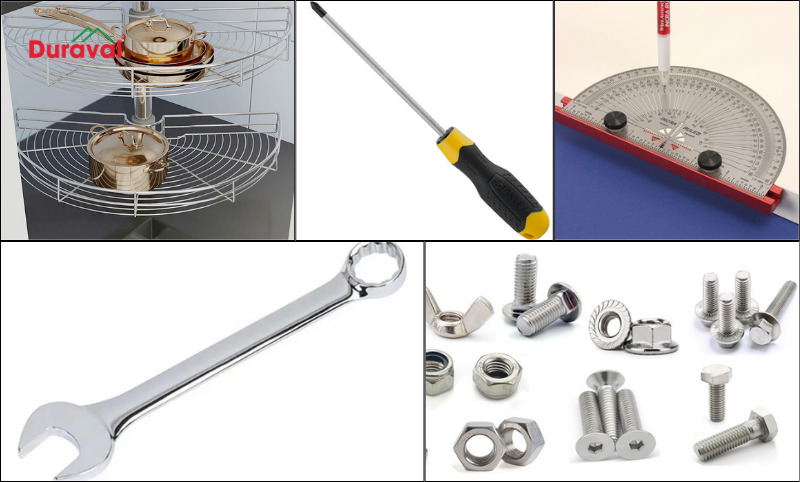

Dụng cụ theo video lắp của Duraval gồm máy khoan, tua vít, thước và bút đánh dấu. Mở hộp, đếm đủ chi tiết theo trang sản phẩm rồi mới bắt vít. Ví dụ bộ N366 có 1 khung trong, 1 khung ngoài, 2 giỏ treo trong, 2 giỏ treo cánh, ốc vít.

Khung trong là khung bắt vào ván hậu, video gọi là khung hậu. Khung ngoài là khung bắt vào ván hông, video gọi là khung hồi.

Kệ góc mở trái hay mở phải, đổi chiều thế nào?

Chiều mở phải chốt trước khi khoan lỗ đầu tiên, vì mỗi mã đổi chiều một kiểu. Chưa chắc khoang mình gọi là mở trái hay mở phải thì chụp ảnh khoang góc nhìn thẳng, gửi điểm bán đối mã trước khi đặt. Bốn mã có thông tin chiều mở như sau.

• D6291: video Duraval lật ngược khung ngoài là thành cánh mở trái.
• N366: video Duraval ghi khung ngoài lắp được bên trái hoặc bên phải.
• D6292: đặt đúng vế, D6292T vế trái hoặc D6292P vế phải.
• N368: trang hiện ghi mã N36802 mở phải; cần mở trái thì hỏi điểm bán trước.

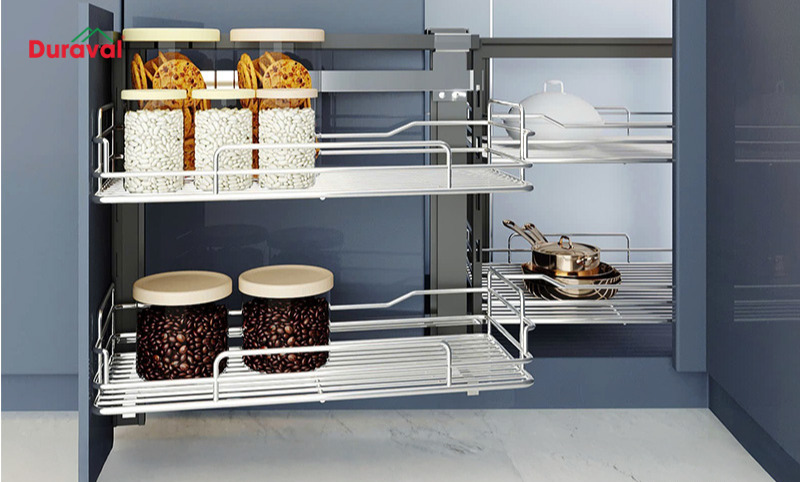

Lắp kệ góc liên hoàn D6291, N366 theo thứ tự nào?

Lắp khung trong trước, khung ngoài sau, rồi tay liên kết, cánh, cuối cùng mới treo giỏ. Kệ góc liên hoàn là bộ giỏ nối với cánh, mở cánh là cả cụm giỏ trượt ra. Thứ tự dưới đây theo hai video lắp D6291 và N366 trên kênh YouTube của Duraval.

1. Chỉnh độ dài khung theo bề rộng thùng; video D6291 chỉnh khung 930 mm cho thùng 930 mm.

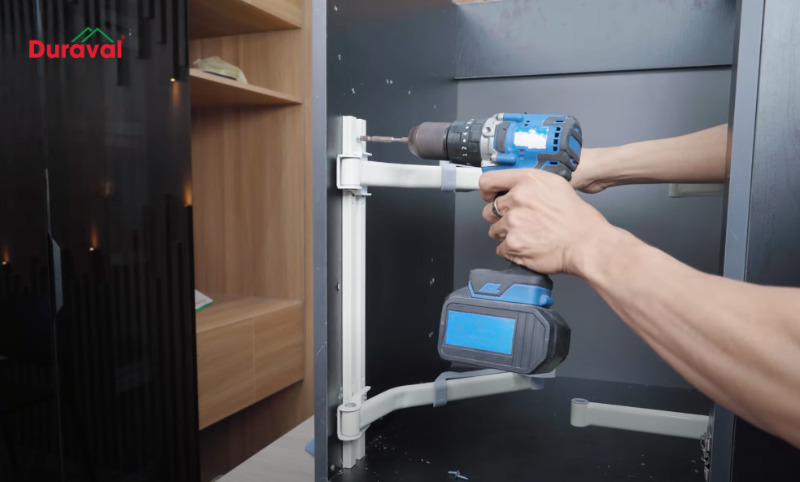

2. Bắt khung trong vào ván hậu, vị trí theo số đo trên giấy hướng dẫn.
3. N366: kéo thanh giữ trên của khung trong ra, bắt vít vào lỗ có sẵn.

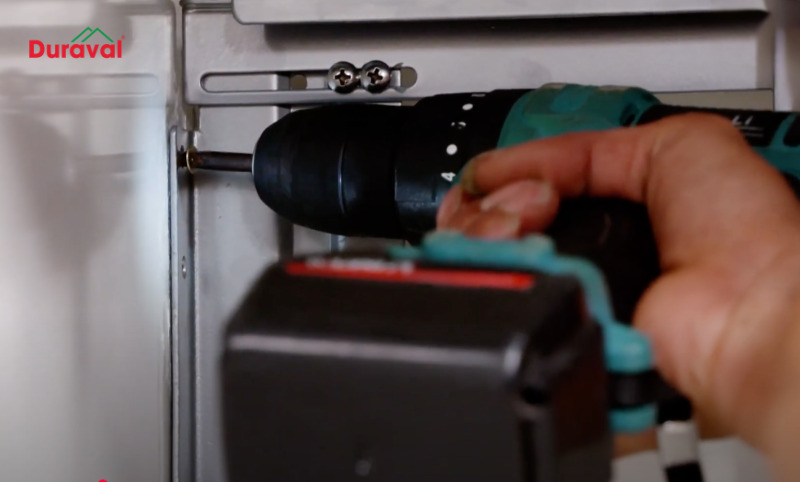

4. Bắt khung ngoài vào ván hông, thợ gọi là hồi tủ, bắt vít đủ các lỗ quanh khung.
5. Lắp tay liên kết khung trong với khung ngoài; video D6291 dùng hai vít M6×12.
6. Bắt bas bắt mặt (miếng đế bắt vào mặt sau cánh) lên cánh, đưa cánh vào khung, siết ốc.
7. Chỉnh cánh, đóng mở thử, rồi treo giỏ vào thanh treo trong hai khung.

Riêng N366, video lùi mép khung ngoài vào 10 mm so với mép ngoài thùng tủ. Riêng D6291, video dặn lắp bas nối vào khe dưới khung ngoài, rồi lắp bas bắt mặt, trước khi bắt khung. Bắt khung lên thùng rồi mới lắp hai bas này thì rất khó, phải tháo khung ra lần nữa.

Video “Cách lắp kệ góc liên hoàn Duraval Space N366” quay đủ các bước trên, nên xem trước khi khoan.

Video “Cách lắp kệ góc liên hoàn inox 304 Duraval D62911” quay riêng cách lắp D6291, gồm cả cách đổi cánh mở trái. Phần mô tả của video ghi mã D6291.

Lấy dấu bas lên cánh và chỉnh cánh kệ liên hoàn thế nào?

Lấy dấu theo kiểu cánh trùm hết, trùm nửa hay lọt lòng, khoan mồi rồi mới bắt bas bắt mặt. Khoan mồi là khoan lỗ nhỏ trước để vít không nứt ván.

Video lắp N366 đo từ mép cánh vào tâm lỗ và từ mép dưới lên tâm lỗ dưới, rồi đo tiếp lên tâm lỗ trên. Đánh dấu đủ các lỗ, khoan mồi, tháo bas khỏi khung, bắt bas vào cánh. Đưa cánh vào khung cho ốc lọt qua lỗ tròn, ấn vào, rồi siết ốc lại.

Chỉnh cánh N366 theo hai cặp ốc trên bas. Hai ốc âm chỉnh cánh vênh sang trái hoặc sang phải. Hai ốc còn lại chỉnh cánh lên xuống.

Đóng cánh thử, nhìn khe hở quanh cánh và mặt cánh so với tủ bên cạnh. Chỉnh từng chút đến khi khe hở đều, cánh hết vênh, rồi kiểm hành trình đóng mở thêm lần nữa. Treo giỏ sau cùng, khi cánh đã đứng yên.

Lắp tủ góc hình lá N368 thế nào để không cấn cánh?

Lắp giá đỡ và ty giảm chấn vào khay trước, bắt hai bas treo vào thùng sau, rồi treo khay và hãm vít. Bộ N368 gồm 2 khay hình lá xoay 270 độ, 2 giá đỡ khuỷu, 2 giá đỡ thẳng, 2 ty giảm chấn. Ty giảm chấn giúp khay xoay êm, trang gọi là pít-tông.

1. Lắp giá đỡ khuỷu vào phía khay có lá nhỏ hơn.
2. Lắp giá đỡ thẳng ở phía ngoài, đưa xuống rồi khóa bằng chốt đi kèm.
3. Gắn ty giảm chấn vào giá đỡ, ấn nhẹ cho khớp, đầu kia làm tương tự.
4. Bắt bas treo cạnh tủ vào mép thùng, đặt phẳng mép hoặc lùi vào 1 mm.
5. Bắt bas treo giữa tủ đối diện cánh, theo mẫu kích thước đi kèm.
6. Đưa khay vào thùng, treo lên hai bas, bắt 4 vít hãm vào lỗ chỗ treo.
7. Đóng mở thử, xem khay xoay ra vào êm, cánh không chạm khay.

Video lắp N368 của Duraval dặn kỹ hai khoảng cách. Bas treo cạnh tủ đặt phẳng hoặc lùi vào 1 mm để khay không cấn cánh. Mép bas treo giữa tủ chỉ thụt vào so với mép thùng tối đa 20 mm, thụt sâu quá khay sẽ xít bên trong.

Video lắp mẫu mở trái nên bas treo cạnh tủ bắt bên tay trái. Mở phải thì làm ngược vế.

Mâm xoay góc hình lá D6292 cùng kiểu khay lá nhưng là bộ khác, trang sản phẩm ghi kèm giấy hướng dẫn lắp. Lắp D6292 theo giấy đó, đặt đúng vế trái D6292T hoặc vế phải D6292P.

Lắp kệ góc xoay D6293, D6294, D6295 thế nào?

Dựng trụ đứng trước, kiểm trụ thẳng đứng, bắt chặt trụ theo giấy hướng dẫn, rồi mới gắn hai giá xoay. Ba mã D6293, D6294, D6295 đều gồm 2 giá xoay inox 304, 1 trụ đứng inox 304, vít và giấy hướng dẫn. Trang ghi lắp được thùng cao 700–780 mm, nên trụ phải chỉnh theo chiều cao lọt lòng.

1. Đo lại cao lọt lòng, chỉnh độ dài trụ cho vừa.
2. Đặt trụ đúng vị trí tâm theo giấy hướng dẫn, đánh dấu lỗ vít đế dưới.
3. Khoan mồi, bắt vít đế trụ xuống đáy thùng.
4. Dùng thước nivô kiểm trụ thẳng đứng, cố định đầu trên trụ theo giấy hướng dẫn.
5. Gắn giá dưới, giá trên vào trụ theo độ cao cần dùng.
6. Xoay mỗi giá vài vòng, kiểm không chạm cánh, ván hông, ống nước.

Thước nivô là thước có ống bọt nước để kiểm thẳng đứng. Trụ nghiêng thì giá xoay lệch, dễ chạm cánh. Xoay thấy vướng thì nới vít đế, chỉnh lại trụ trước khi siết hết.

Lắp xong kệ góc cần chạy thử những gì?

Cần chạy thử đóng mở, kéo hoặc xoay hết hành trình, rồi mới xếp đồ. Xếp đồ không quá tải ghi trên trang sản phẩm của mã đó. Kiểm theo danh sách dưới đây trước khi bàn giao.

• Đóng mở cánh vài lần: khe hở quanh cánh đều, cánh không vênh.
• Kéo cả cụm hoặc xoay khay hết hành trình: không chạm tủ bên, tay nắm.
• Khoang có ống nước, van: khay và giỏ đi qua không vướng.
• Siết lại toàn bộ vít khung, vít đế trụ sau lần chạy thử.
• N366: đồ nặng xếp giỏ trong (8–10 kg), không xếp giỏ treo cánh (5–7 kg).

Cánh vẫn lệch sau khi chỉnh hết ốc, hoặc kệ chạm tủ bên mà không dời được, thì dừng, chụp ảnh khoang gửi điểm bán. Lắp xong cả tủ, đối chiếu thêm danh sách kiểm ở bài nghiệm thu tủ bếp.

Lắp kệ góc dễ sai ở những bước nào?

Sáu chỗ dễ sai là đo khoang, chốt chiều mở, thứ tự bắt khung D6291, hai khoảng cách bas N368 và chỉnh cánh N366. Bảng dưới gom các chỗ trang sản phẩm và video lắp Duraval dặn kỹ. Cột cuối ghi nguồn của từng dòng.

Chỗ dễ sai	Hậu quả	Cách tránh	Nguồn
Lấy số phủ bì đối với số khoang lắp	Kệ không lọt khoang	Đo lọt lòng ba chiều, đối bảng mã	Trang SP, anh Chức 04/10/2026
Chưa chốt chiều mở đã khoan	Phải lật khung hoặc đổi mã	Chốt mở trái, phải trước lỗ khoan đầu	Video D6291, N366; trang D6292, N368
Bắt khung D6291 lên thùng rồi mới lắp bas	Khó lắp, phải tháo khung	Lắp bas nối, bas bắt mặt trước	Video D6291
Bas treo cạnh tủ N368 nhô ra mép	Khay cấn cánh	Đặt phẳng mép hoặc lùi vào 1 mm	Video N368
Bas treo giữa tủ N368 thụt quá sâu	Khay xít bên trong	Thụt vào tối đa 20 mm	Video N368
Cánh N366 vênh, khe hở không đều	Cánh cấn tủ bên, đóng không khít	Chỉnh hai ốc âm cho vênh trái, phải; hai ốc còn lại cho lên, xuống	Video N366

Muốn xem kệ thật, cần thợ lắp hoặc chưa chắc khoang vừa mã nào, các anh chị tìm điểm bán Duraval gần nhà hoặc gọi 1900 966 958. Mang theo số đo lọt lòng, chiều mở và ảnh chụp khoang góc.

Câu hỏi thường gặp

Kệ góc liên hoàn mở trái lắp thế nào?

Với D6291, video Duraval lật ngược khung ngoài là thành cánh mở trái, các bước còn lại làm ngược phía. Khung ngoài N366 lắp được bên trái hoặc bên phải. Chốt chiều mở trước khi khoan lỗ đầu tiên.

Khoang góc nhỏ hơn số trên trang có lắp được không?

Không nên lắp. Khung và khay kệ góc chỉ co giãn trong dải ghi trên trang, khoang hụt thì kệ cấn ván hoặc cánh. Đổi mã có khoang nhỏ hơn, hoặc chia lại khoang trước khi thợ cắt ván.

Tự lắp kệ góc tủ bếp được không?

Người quen khoan, bắt vít làm theo giấy hướng dẫn và video Duraval được. Khoang đo không khớp số trang, cánh chỉnh hết ốc vẫn lệch, hoặc tủ đã có mặt đá khó thao tác thì gọi thợ hoặc điểm bán.

Kệ góc Duraval bảo hành bao lâu?

Bảy mã kệ góc trong bài ghi bảo hành 24 tháng, tức 2 năm, phạm vi theo từng trang. Ví dụ D6291 cho cơ cấu chuyển động và ray trượt, N368 cho hệ xoay và trục xoay. Sản phẩm Duraval bảo hành 2–10 năm tùy dòng, điều kiện xem trang chính sách bảo hành.

Nguồn tham khảo

• Trang sản phẩm duraval.vn các mã N366, N368, D6291, D6292, D6293, D6294, D6295 — đọc ngày 04/10/2026.
• Video “Cách lắp kệ góc liên hoàn Duraval Space N366”, YouTube Duraval, đăng 21/09/2026: youtube.com/watch?v=Hyy44BDMTfM.
• Video “Cách lắp kệ góc hình lá Duraval Space N368”, YouTube Duraval, đăng 28/09/2026: youtube.com/watch?v=zthAQGYvEI4.
• Video “Cách lắp kệ góc liên hoàn inox 304 Duraval D62911”, YouTube Duraval, đăng 26/07/2025: youtube.com/watch?v=CpNJwwHl-nw.
• Anh Nguyễn Văn Chức: “thùng tủ lắp tối thiểu” là số đo lọt lòng (04/10/2026).
