Thiết kế tủ bếp: 7 việc chốt trước khi ra bản vẽ

Anh chị sắp làm bếp, thợ đã hẹn ngày đo và sắp gửi bản vẽ. Bản vẽ ra rồi mới thấy khoang tủ không vừa phụ kiện hay ổ điện nằm sau tủ thì phải sửa, vừa mất thời gian vừa tốn tiền làm lại. Bài này là danh sách 7 việc cần chốt trước, theo đúng thứ tự thợ và xưởng làm. Duraval là thương hiệu phụ kiện tủ bếp, nội thất, cửa; bán qua đại lý và thợ toàn quốc.

Số kích thước trong bài lấy từ trang sản phẩm Duraval, đọc ngày 28/10/2026. Số đo từng khoang tủ bếp theo hình bếp có ở bài kích thước tủ bếp và kích thước tủ bếp chữ L, bài này không chép lại.

Việc	Chốt cái gì	Ai làm, ai xác nhận
1	Đo hiện trường, ghi cột, dầm, ống, cửa, ổ điện	Thợ hoặc KTS đo, chủ nhà xem lại
2	Hình bếp: chữ I, chữ L, chữ U hay hai dãy	Chủ nhà chọn theo mặt bằng
3	Vị trí chậu, bếp, tủ lạnh và mặt bàn giữa chúng	Người nấu chính đứng thử
4	Điểm cấp thoát nước, ổ cắm, nguồn cho thiết bị	Thợ điện nước ghi lên bản vẽ
5	Vật liệu thùng tủ, nhất là khu chậu rửa	Xưởng đề xuất, chủ nhà duyệt
6	Phụ kiện của từng khoang: mã, kích thước lọt lòng	Thợ chốt, đối chiếu trang sản phẩm
7	Duyệt bản vẽ bằng danh sách kiểm	Chủ nhà ký, thợ xác nhận

Việc 1: Đo hiện trường thế nào để bản vẽ không sai?

Đo khi tường đã trát, ốp lát xong, vì lớp hoàn thiện làm đổi kích thước thật của căn bếp. Bản vẽ theo kích thước thiết kế gốc có thể lệch với nhà đã xây xong.

• Đo mỗi cạnh tường ở ít nhất hai chỗ (sát sàn và ngang bàn bếp), ghi số nhỏ hơn.
• Ghi vị trí cột, dầm, ống nước, ống gas, cửa sổ, cửa ra vào và ổ điện hiện có.
• Chụp ảnh từng mặt tường kèm số đo để đối chiếu sau.

Cách đo khoang tủ cho vừa phụ kiện xem tiếp ở bài cách đo khoang tủ bếp trước khi mua phụ kiện.

Việc 2: Chọn hình bếp nào hợp mặt bằng?

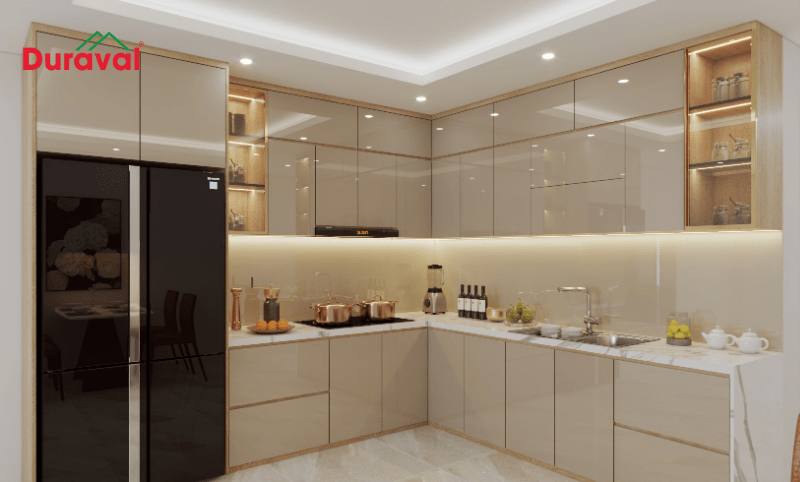

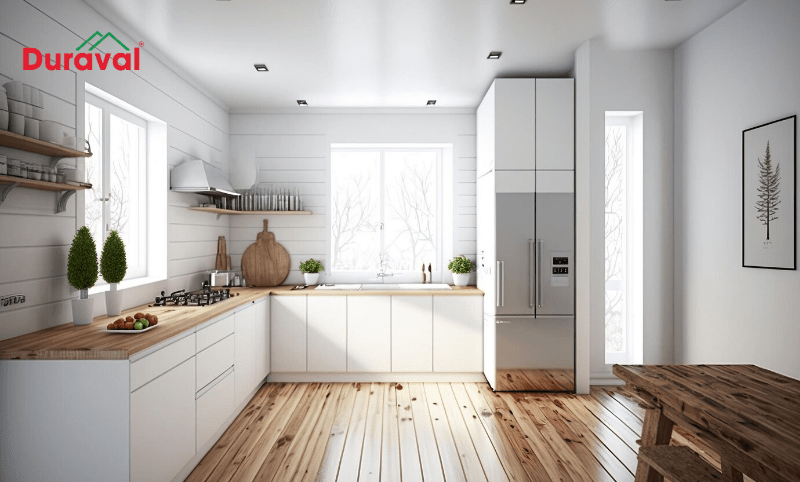

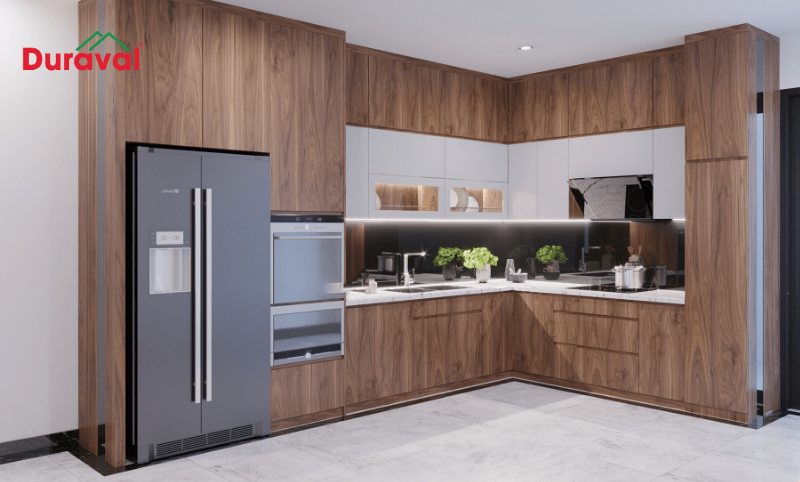

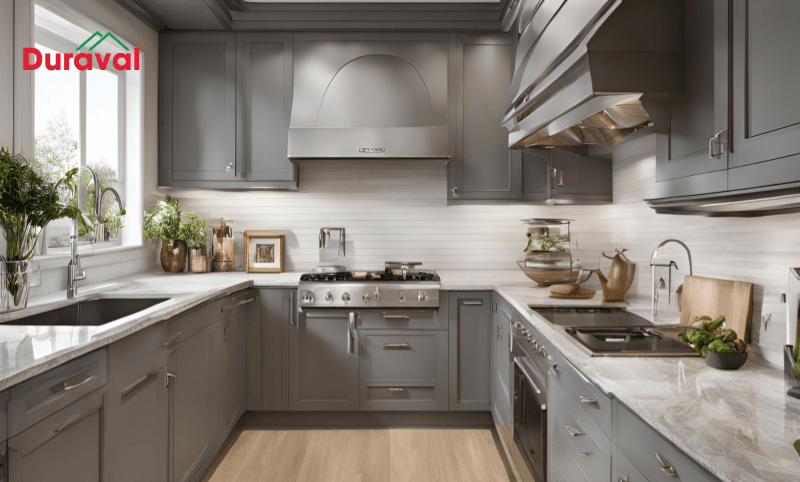

Chọn hình bếp theo số mặt tường bếp có thể dùng và lối đi: một tường thì bếp chữ I, hai tường vuông góc thì chữ L, ba tường thì chữ U. Hình bếp quyết định có góc tủ hay không, mà góc tủ cần phụ kiện riêng.

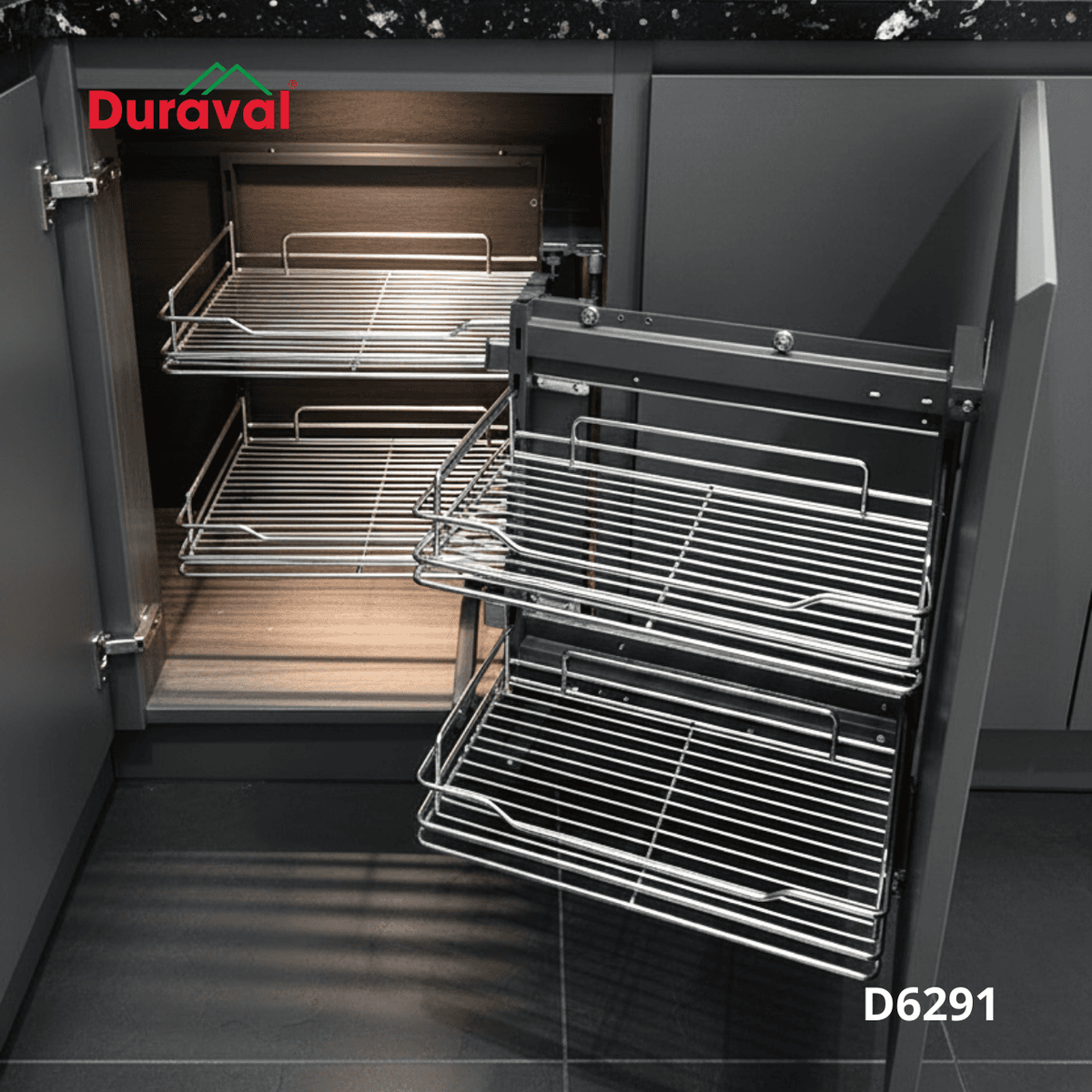

Bếp chữ L có góc tủ dưới khó lấy đồ. Kệ góc liên hoàn inox 304 Duraval D6291 dành cho góc này: khoang tủ 900 mm, kéo ra hoàn toàn, tải 25 kg, lắp được cánh mở trái hoặc phải (trang sản phẩm D6291). Vì vậy hướng mở cánh góc phải ghi rõ trên bản vẽ.

Việc 3: Chậu, bếp, tủ lạnh đặt cách nhau thế nào?

Xếp theo thứ tự người nấu di chuyển: lấy đồ từ tủ lạnh, rửa ở chậu, nấu ở bếp, và giữa chậu với bếp phải còn mặt bàn để đặt đồ. Khoảng cách cụ thể do KTS hoặc thợ chốt theo chiều cao và thói quen của người nấu chính, rồi ghi lên bản vẽ.

• Dùng băng dính dán lên sàn vị trí chậu, bếp, tủ lạnh, rồi đứng thử một bữa nấu giả.
• Kiểm cánh tủ lạnh và cánh tủ bếp mở ra có vướng nhau không.
• Người nấu chính đứng đúng vị trí và xác nhận mặt bàn thao tác đủ dùng.

Việc 4: Điện nước cần chừa ở đâu trước khi đóng tủ?

Chốt vị trí ổ cắm, điểm cấp nước, thoát nước và ống hút mùi trước khi xưởng cắt ván. Chuyển điện nước sau khi tủ đã đóng thì phải đục, khoan lại thùng tủ.

• Ghi ổ cắm cho lò, nồi cơm, máy xay và thiết bị cần nguồn riêng.
• Đánh dấu điểm cấp, thoát nước dưới chậu, kiểm chúng không trùng chỗ lắp ray ngăn kéo.
• Ghi vị trí ống hút mùi để thùng tủ trên chừa lỗ đúng chỗ.

Việc 5: Vật liệu thùng tủ nên chọn theo tiêu chí nào?

Chọn theo mức ẩm của từng khu: khu chậu rửa và dưới vòi cần vật liệu chịu ẩm hơn tủ trên. Xưởng đề xuất vật liệu, chủ nhà hỏi rõ và ghi vào hợp đồng.

• Hỏi xưởng tên vật liệu thùng từng khu và ghi vào bản vẽ hoặc hợp đồng.
• Hỏi cách xử lý cạnh ván ở khu chậu và chân tủ sát sàn.
• Không dùng một vật liệu cho cả bếp nếu khu chậu bị ngấm nước thường xuyên mà xưởng chưa nói cách xử lý.

Việc 6: Phụ kiện theo khoang tủ lấy kích thước ở đâu?

Lấy ở trang sản phẩm từng mã, cột “kích thước thùng tủ tối thiểu”. Mỗi khoang trên bản vẽ phải ghi mã phụ kiện cùng kích thước lọt lòng, để thợ không phải đoán khi lắp.

Khoang	Phụ kiện	Kích thước thùng tủ cần có	Tải, bảo hành
Tủ trên, rộng 700 mm	Giá bát nâng hạ có ống đũa Duraval D6259 (mã D62597)	Rộng 665–670, sâu 300, cao 630 mm	Tải 20 kg; bảo hành 36 tháng cơ cấu trợ lực, pittong, lò xo, nút nhấn
Tủ trên, rộng 800 mm	Giá bát D6259 (mã D62598)	Rộng 765–770, sâu 300, cao 630 mm	Như trên
Tủ trên, rộng 900 mm	Giá bát D6259 (mã D62599)	Rộng 865–870, sâu 300, cao 630 mm	Như trên
Góc tủ dưới, bếp chữ L	Kệ góc liên hoàn inox 304 Duraval D6291	Khoang tủ 900 mm; sản phẩm rộng 870, sâu 570, cao 540 mm	Tải 25 kg; bảo hành 24 tháng cơ cấu chuyển động, ray trượt

Nguồn: trang sản phẩm D6259 và D6291 trên duraval.vn, đọc ngày 28/10/2026. Kích thước sản phẩm không bằng kích thước khoang; luôn lấy cột kích thước thùng tủ tối thiểu khi vẽ khoang.

Việc 7: Duyệt bản vẽ bằng những câu hỏi nào?

Duyệt bằng danh sách kiểm, mỗi câu trả lời “có” mới ký. Bản vẽ chưa đạt thì yêu cầu sửa trước khi xưởng cắt ván.

1. Kích thước trên bản vẽ khớp số đo hiện trường ở việc 1?
2. Mỗi khoang có ghi mã phụ kiện và kích thước lọt lòng?
3. Ổ cắm, điểm cấp thoát nước, ống hút mùi nằm đúng vị trí đã chốt?
4. Hướng mở cánh, nhất là cánh góc, đã ghi?
5. Vật liệu thùng từng khu đã ghi?

Khi nhận bàn giao, dùng bài nghiệm thu tủ bếp: 10 điểm cần kiểm để đối chiếu lại với bản vẽ đã ký.

Khi nào nên nhờ KTS hoặc thợ chuyên thiết kế?

Nên nhờ khi bếp có cột hoặc dầm lồi ra, tường không vuông góc, hoặc cần đặt thiết bị âm tủ. Những chỗ này sai vài milimet là phụ kiện không lắp được, và người đo được bằng cữ chuyên dụng là thợ hoặc KTS.

Câu hỏi thường gặp

Thiết kế tủ bếp mất bao lâu trước khi sang thi công?

Không có con số chung, vì tùy mặt bằng và số lần chỉnh. Cách làm chắc là chốt đủ 7 việc trong bài rồi mới ký bản vẽ. Bản vẽ ký trước khi đo hiện trường lần cuối là chỗ hay phải sửa nhất.

Phụ kiện chọn trước hay thiết kế xong mới chọn?

Chọn trước hoặc cùng lúc. Mỗi phụ kiện đòi khoang tủ có kích thước lọt lòng tối thiểu riêng, ví dụ giá bát nâng hạ Duraval D6259 loại 700 mm cần thùng tủ rộng từ 665 mm, sâu 300 mm, cao 630 mm.

Bếp chữ L thì chọn phụ kiện góc nào?

Góc tủ dưới có thể dùng kệ góc liên hoàn inox 304 Duraval D6291, cần khoang tủ 900 mm, kéo ra hoàn toàn, tải 25 kg, lắp được cánh mở trái hoặc phải. Kích thước tủ chữ L xem bài kích thước tủ bếp chữ L.

Ai là người ký duyệt bản vẽ tủ bếp?

Chủ nhà là người ký cuối. Trước khi ký, nhờ thợ hoặc xưởng ghi bằng chữ kích thước lọt lòng từng khoang và mã phụ kiện, để sau này đối chiếu khi nghiệm thu.

Nguồn số liệu

• Trang sản phẩm Giá bát nâng hạ có ống đũa Duraval D6259, đọc ngày 28/10/2026.
• Trang sản phẩm Kệ góc liên hoàn inox 304 Duraval D6291, đọc ngày 28/10/2026.
• Chính sách bảo hành Duraval.

Đọc thêm: có nên làm tủ bếp trên không · kích thước tủ bếp · kích thước tủ bếp chữ L. Bước tiếp theo của anh chị: đo lại hiện trường, rồi gửi thợ danh sách 7 việc này trước khi nhận bản vẽ.
