Tay nắm âm tủ: chọn kích thước và đọc bảng số đo

Trả lời nhanh: Tay nắm âm tủ gắn chìm vào cánh tủ nên mặt cánh gọn, ba mã Duraval dài từ 78 đến 299 mm. Tay nắm âm tủ Duraval D22 dài 118–299 mm, rộng 45 mm, cao 15 mm, nhôm sơn anode (lớp xử lý bề mặt). Kích thước khoét trên cánh thì lấy đúng mã từ điểm bán hoặc kỹ thuật trước khi cắt.

Anh chị gõ “tay nắm âm tủ” để biết nó khác tay nắm thường ở đâu và khoét cánh cỡ nào. Số đo dưới đây lấy từ trang sản phẩm của Tay nắm âm tủ Duraval D21, D22 và Tay nắm âm tủ Duraval D23.

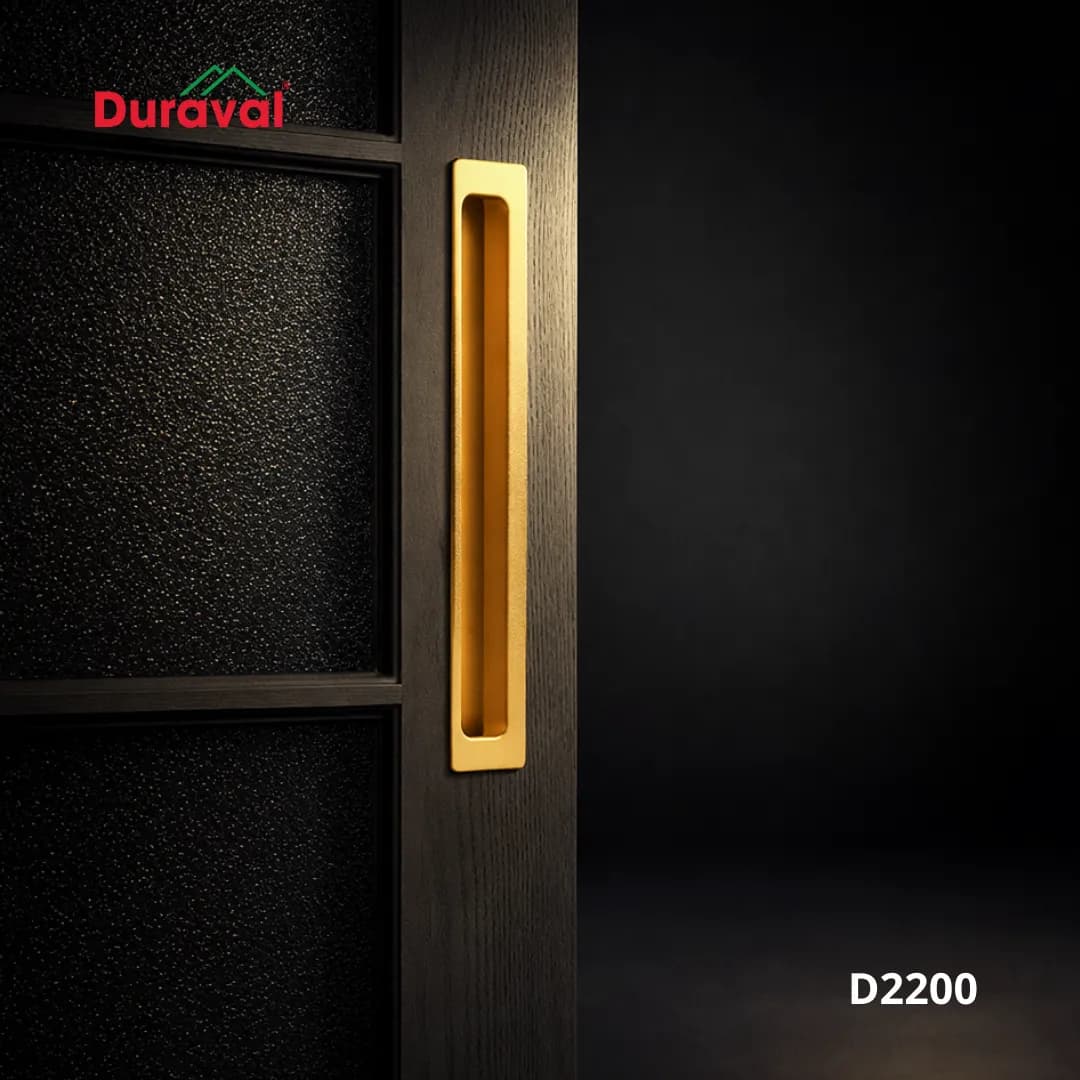

Tay nắm âm tủ Duraval D22 hợp kim nhôm sơn anode — *Tay nắm âm tủ Duraval D22.*

Tay nắm âm tủ là gì, khác tay nắm nổi ở đâu?

Tay nắm âm tủ là tay nắm lắp chìm vào cánh tủ. Tay nắm nổi thì bắt vít lên mặt cánh và nhô ra ngoài.

Phay là dùng máy cắt tạo rãnh trên mặt ván, còn gọi là khoét. Ô phay là chỗ thợ khoét trên cánh để đặt tay. Trang D22 ghi cách lắp là phay một rãnh nhỏ trên bề mặt cánh rồi gắn tay.

Kiểu âm làm cánh tủ liền mạch, gọn gàng. Đổi lại, kiểu âm đòi thợ phay đúng kích thước của từng mã, còn kiểu nổi bắt vít lên mặt cánh thì dễ chỉnh hơn. Muốn so hai kiểu theo cách dùng, xem bài cách chọn tay nắm tủ: âm hay nổi.

Tay nắm âm có những kích thước nào?

Tay nắm âm Duraval có ba mã, dài từ 78 đến 299 mm. D21 dài 78–216 mm, D22 dài 118–299 mm, D23 dài 112–208 mm.

Tổng dài là chiều dài cả tay nắm, đo từ đầu này sang đầu kia. Tổng rộng và tổng cao đo cả tay nắm theo hai chiều còn lại. Mỗi cỡ có một mã đặt hàng riêng.

Mã	Mã đặt hàng	Tổng dài (mm)	Tổng rộng (mm)	Tổng cao (mm)
D21	D21064	78	42	15
D21	D21096	111	42	15
D21	D21128	143	42	15
D21	D21160	175	42	15
D21	D21192	216	42	15
D22	D22120	118	45	15
D22	D22150	148	45	15
D22	D22200	199	45	15
D22	D22300	299	45	15
D23	D23096	112	30	14
D23	D23128	144	30	14
D23	D23192	208	30	14

Dải kích thước chạy từ D21064 dài 78 mm đến D22300 dài 299 mm.

Tủ bếp, ngăn kéo và tủ áo chọn chiều dài tay thế nào?

Chọn chiều dài tay theo mặt cánh hoặc mặt ngăn kéo nó sẽ gắn lên. Cách thử dưới đây không phải số tiêu chuẩn.

Cắt một dải bìa đúng chiều dài tay định mua, ví dụ 143 mm hoặc 199 mm. Dán lên cánh hoặc mặt ngăn kéo bằng băng dính, lùi ra xem có cân không. Bìa dài quá so với mặt ngăn thì lấy cỡ ngắn hơn trong cùng mã.

Tay nắm âm tủ bếp: trang ghi D21 hợp tủ bếp nhỏ và ngăn kéo, nên ngăn kéo bếp xem D21 trước. Tay nắm âm tủ áo: trang chưa có cỡ riêng cho tủ áo, anh chị thử bìa trên cánh tủ áo như trên. Chiều cao lắp xem ở bài tay nắm tủ áo.

Trang D23 ghi phù hợp nhiều loại tủ. Trang D22 ghi đối tượng sử dụng là xưởng sản xuất nội thất gỗ, nhôm, nhựa. Chủ nhà thì nhờ thợ hoặc xưởng phay cánh và gắn tay.

“Lắp âm cánh”, “âm tủ”, “âm cạnh tủ” khác nhau thế nào?

Ba chữ này là cách ghi ở dòng kiểu lắp trên trang sản phẩm. D21 ghi “lắp âm cánh”, D22 ghi “lắp âm tủ”, D23 ghi “lắp âm cạnh tủ”. Trang không giải thích ba chữ này khác nhau ở chỗ nào.

Theo chữ trang, D22 lắp bằng cách phay một rãnh nhỏ trên bề mặt cánh. D22 không kèm phụ kiện và có đường gân bên trong để bám keo. D23 ghi kèm 2 ốc và khoảng cách lỗ vít 96, 128, 192 mm theo từng cỡ.

Anh chị đừng đặt D23 rồi cho thợ phay như D22. Gọi kỹ thuật Duraval theo số 1900 966 958 để hỏi cách lắp đúng mã trước khi đặt.

So sánh ba mã D21, D22, D23 thế nào?

Ba mã tay nắm âm Duraval D21, D22, D23 đều bằng nhôm, gắn âm và có hai màu. Khác nhau ở cỡ, kiểu lắp ghi trên trang và phụ kiện đi kèm.

Số liệu trong bảng lấy từ trang sản phẩm duraval.vn đọc ngày 26/10/2026.

Tiêu chí	D21	D22	D23
Kiểu lắp (theo trang)	Lắp âm cánh	Lắp âm tủ	Lắp âm cạnh tủ
Chất liệu	Hợp kim nhôm sơn anode	Hợp kim nhôm sơn anode	Hợp kim nhôm (phần đặc điểm nổi bật ghi sơn anode)
Màu	Đen, trắng bạc	Đen, vàng đồng	Đen, vàng đồng
Tổng dài (mm)	78–216	118–299	112–208
Đi kèm	Ốc vít	Không	2 ốc
Bảo hành	12 tháng	—	12 tháng

Trang D23 ghi “hợp kim nhôm” ở bảng thông số và “hợp kim nhôm sơn anode” ở phần đặc điểm. D22 có thêm đường gân bên trong để tăng độ bám khi gắn keo.

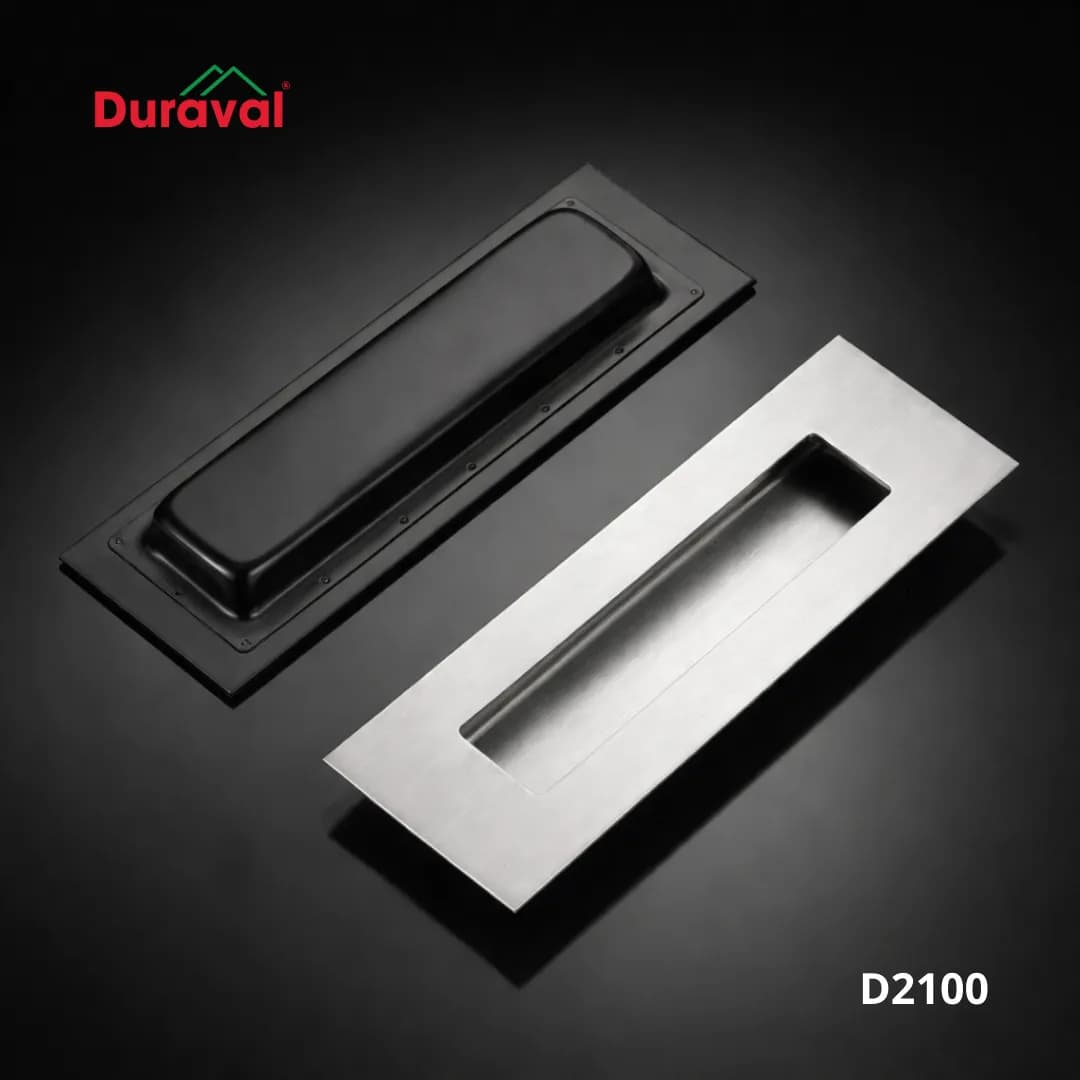

Tay nắm âm tủ Duraval D21 hợp kim nhôm sơn anode — *Tay nắm âm tủ Duraval D21.*

Cho thợ: số “rãnh” trên trang là gì và lắp tay nắm âm qua những bước nào?

Trang sản phẩm ghi thêm ba số “rãnh”: dài, rộng, sâu. Trang không nói đó là ô phay trên cánh hay là lòng tay nắm, nên anh chị chưa phay cánh theo số này.

Muốn lấy kích thước khoét cánh đúng mã, anh chị gọi kỹ thuật Duraval theo số 1900 966 958 hoặc hỏi điểm bán Duraval. Làm việc này trước khi cắt.

Số ghi trên trang, chưa dùng để phay:

Mã	Rãnh rộng (mm)	Rãnh sâu (mm)	Rãnh dài (mm) theo cỡ	Khoảng cách lỗ vít (mm)
D21	34	13	72, 105, 136, 169, 200	—
D22	41	13	111, 141, 193, 292	—
D23	26	10	102, 135, 198	96, 128, 192

Khoảng cách lỗ vít là khoảng giữa tâm hai lỗ vít, thợ cần khi khoan. D21 và D22 mỗi mã ghi một số rộng và sâu chung cho mọi cỡ.

Về độ dày cánh: trang sản phẩm chưa ghi độ dày cánh tối thiểu và độ sâu khoét. Anh chị gọi kỹ thuật 1900 966 958 hỏi trước khi chốt cánh mỏng.

Các bước lắp:

Đo cánh: độ dày, mép cánh, vị trí lỗ bản lề. Tay nắm không nằm đè lên lỗ bản lề hay mép gờ.
Chốt mã và cỡ tay theo bảng kích thước ở trên, rồi đánh dấu chỗ tay trên cánh bằng bút chì.
Lấy kích thước khoét cánh đúng mã từ điểm bán hoặc kỹ thuật 1900 966 958.
Phay thử trên mảnh ván cùng loại, cùng độ dày với cánh thật. Cắm tay nắm thật vào xem có khít không.
Phay cánh thật và gắn theo trang sản phẩm. D22 gắn keo, D21 và D23 dùng ốc đi kèm.
Đóng mở cánh hoặc kéo ngăn kéo thử, tay không vướng là đạt.

Chi tiết khoan lỗ và đo khoảng cách lỗ vít xem bài cách lắp tay nắm tủ. Muốn đối chiếu cỡ tay với cỡ cánh, xem bài kích thước tay nắm tủ.

Trang sản phẩm chưa ghi: bảo hành D22, đối tượng D21 và D23, lỗ vít D21 và D22. Trang cũng chưa ghi độ dày cánh tối thiểu, độ sâu khoét và cách phay D23. Anh chị hỏi điểm bán hoặc kỹ thuật.

Duraval là thương hiệu phụ kiện tủ bếp, nội thất, cửa; bán qua đại lý và thợ toàn quốc.

Xem tay nắm thật tại điểm bán. Thời hạn bảo hành tính theo từng sản phẩm. D21 và D23 ghi 12 tháng trên trang sản phẩm, xem chính sách bảo hành.

Tủ nhà anh chị là tủ bếp hay tủ áo, cánh dày bao nhiêu? Để lại số đo ở phần bình luận, đội Duraval giúp anh chị chọn cỡ tay.

Bước tiếp theo

Câu hỏi thường gặp

Tay nắm âm tủ Duraval bảo hành bao lâu?

D21 và D23 ghi bảo hành 12 tháng trên trang sản phẩm. Trang D22 không ghi thời hạn. Anh chị xem chính sách bảo hành hoặc hỏi điểm bán.

Tay nắm âm tủ Duraval có những màu nào?

D21 có đen và trắng bạc. D22 có đen và vàng đồng. D23 có đen và vàng đồng, theo trang sản phẩm.

Mua tay nắm âm có kèm ốc không?

Tùy mã. Theo trang sản phẩm, D21 kèm ốc vít, D23 kèm 2 ốc, D22 không kèm phụ kiện. Trang D22 ghi lắp bằng cách phay một rãnh nhỏ trên cánh rồi gắn keo.
