Ray trượt cửa lùa 1 cánh: ray dài bao nhiêu, bắt tường hay trần

Các anh chị làm cửa lùa gỗ 1 cánh hay hỏi hai câu. Ray dài bao nhiêu thì vừa, và ray bắt vào tường hay vào trần. Hỏi sai từ đầu thì thợ phải đục lại tường, cắt lại cánh.

Ô cửa là lỗ thông tường để đi qua, đo từ mép tường bên này sang mép bên kia.

Bài này trả lời hai câu đó cho bộ ray âm Duraval D5101. Số liệu lấy từ trang sản phẩm và video lắp đặt trên kênh YouTube Duraval. Anh chị đo ô cửa là chọn được mã ngay.

Cửa lùa 1 cánh cần mấy bộ ray, ray dài bao nhiêu?

Cửa lùa 1 cánh cần đúng 1 bộ ray, cửa 2 cánh thì mua 2 bộ. Video D5101 trên kênh YouTube Duraval nói rõ việc này ở phút 01:23–01:35.

Bộ D5101 có hai mã theo chiều dài ray. Mã D510112 dài 1,2 m, nặng 2,2 kg. Mã D510115 là loại 1,5 m, nặng 3 kg.

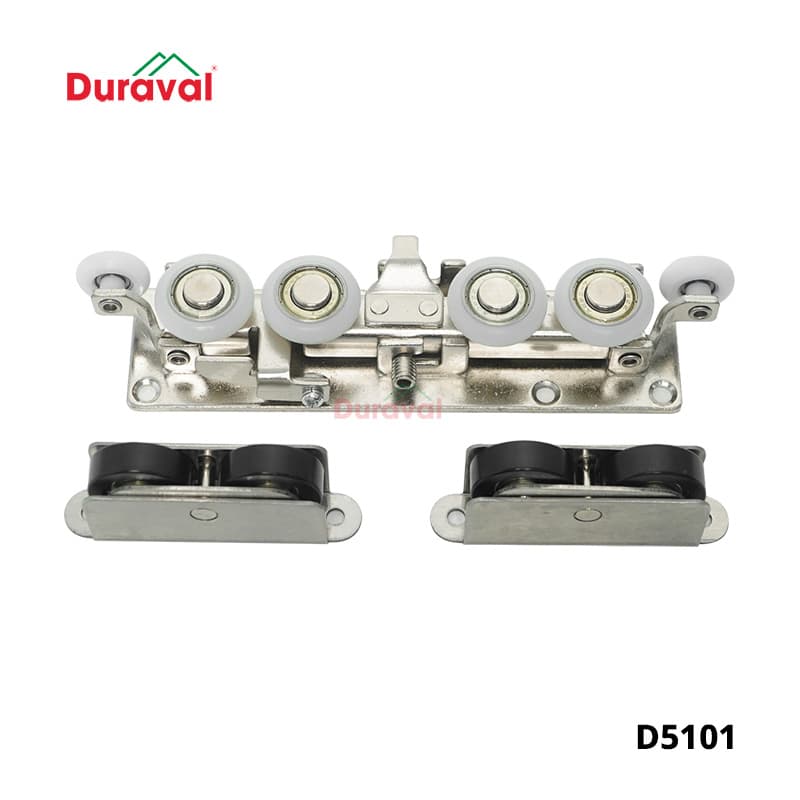

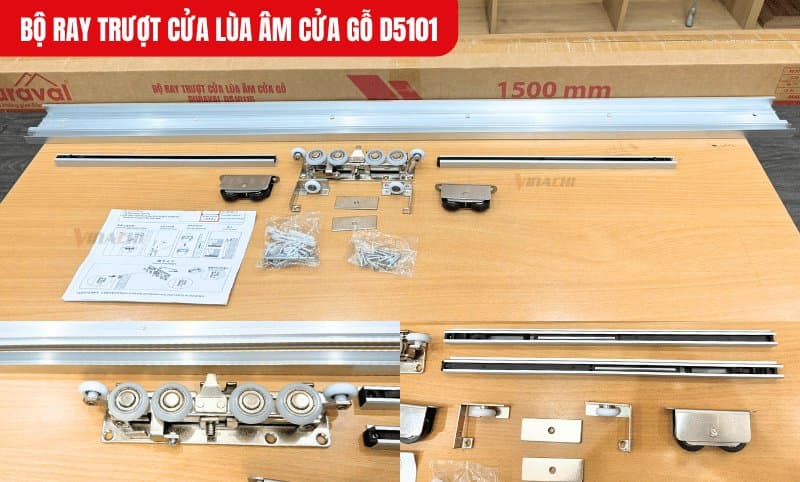

Mỗi bộ gồm thanh ray trên, ray dẫn hướng dưới, cụm bánh xe, hai giảm chấn, ốc vít và nở. Giảm chấn là bộ hãm cho cánh chạy chậm lại lúc gần đóng hoặc mở hết. Nở là tắc kê đóng vào lỗ khoan cho vít bám tường.

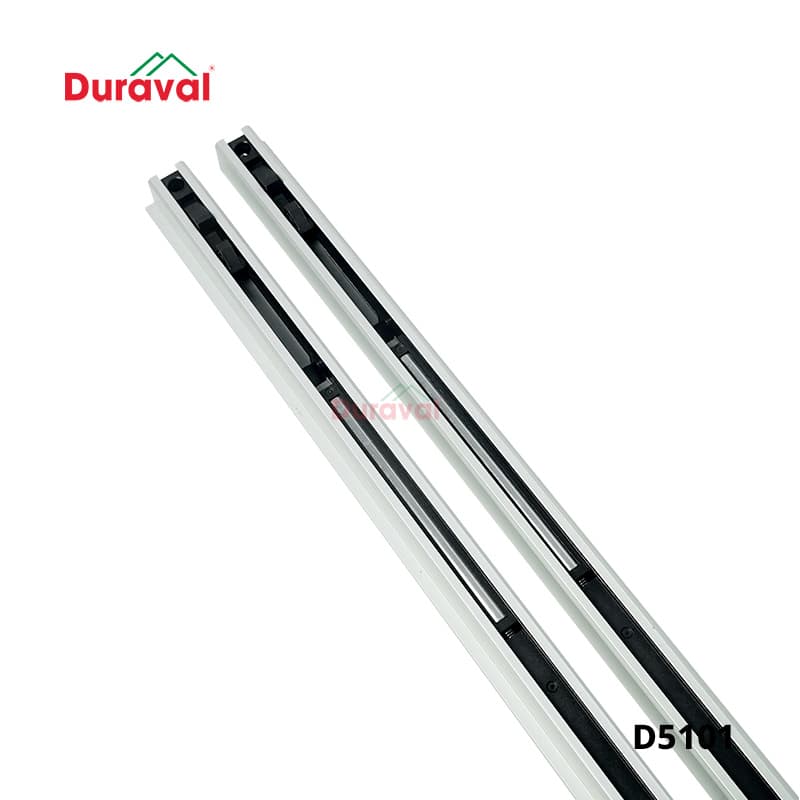

Ray trên bắt vào rãnh đỉnh cánh, ngoài nhìn không thấy ray. Cánh hẹp hơn chiều dài ray thì cắt bớt thanh ray nhôm cho vừa, theo video phút 04:56–05:02.

Ô cửa rộng bao nhiêu thì chọn ray 1,2 m hay 1,5 m?

Ô cửa rộng tới 1030 mm chọn ray 1,2 m (D510112). Ô cửa rộng 1030–1330 mm chọn ray 1,5 m (D510115).

Cánh cửa lùa D5101 trùm ra ngoài ô cửa. Trang sản phẩm ghi cánh rộng hơn ô cửa 170 mm và cao hơn ô cửa 60 mm.

Mã D510112 nhận cánh rộng 800–1200 mm, mã D510115 nhận cánh rộng 800–1500 mm. Bảng dưới lấy bề rộng ô cửa cộng 170 mm để ra bề rộng cánh, rồi so dải từng mã.

Ô cửa rộng (mm)	Cánh rộng = ô cửa + 170 (mm)	Mã nên chọn
700	870	D510112 (loại 1,2 m)
800	970	D510112 (loại 1,2 m)
900	1070	D510112 (loại 1,2 m)
1000	1170	D510112 (loại 1,2 m)
1100	1270	D510115 (loại 1,5 m)
1200	1370	D510115 (loại 1,5 m)
1300	1470	D510115 (loại 1,5 m)
Trên 1330	Trên 1500	Vượt dải D5101, gọi kỹ thuật 1900 966 958

Nguồn: trang sản phẩm D5101, tra ngày 21/10/2026. Video D5101 phút 05:04–05:22: ô cửa 1 m dùng bộ 1,2, ô cửa 1,2–1,3 m dùng bộ 1,5.

Ray cửa lùa D5101 bắt tường hay bắt trần?

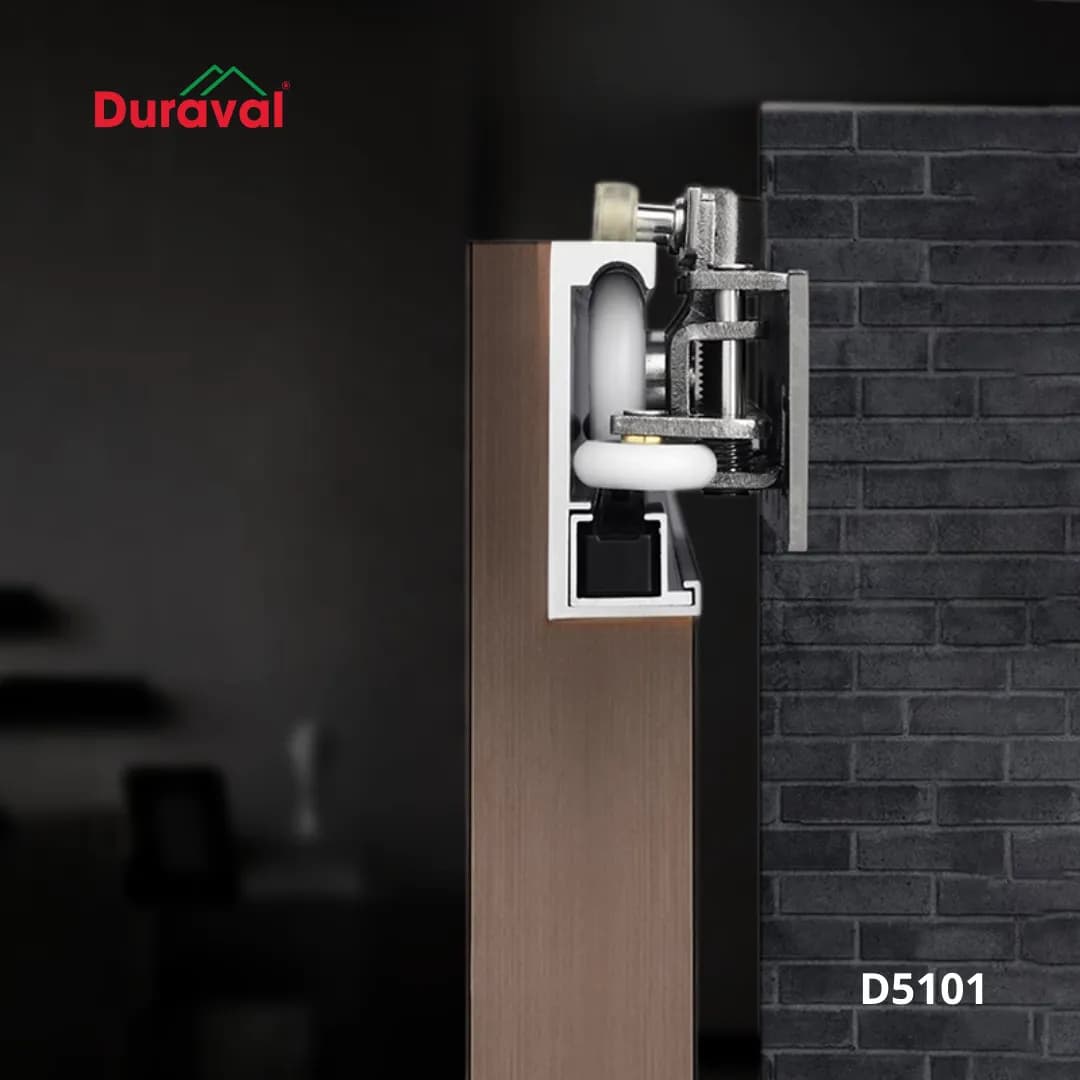

D5101 bắt tường, không bắt trần. Cụm bánh xe bắt lên tường ngay phía trên ô cửa, video D5101 nói ở phút 06:03–06:06.

Bản vẽ lắp trong video, phút 06:24, ghi đỉnh cánh cách trần tối thiểu 50 mm.

Vì cụm bánh xe treo trên tường, đoạn tường phía trên ô cửa phải đủ chắc để đóng nở. Video lắp đặt chỉ hướng dẫn bắt vào tường bằng nở. Tường thạch cao hoặc vách gỗ thì gọi kỹ thuật Duraval trước khi đặt hàng.

Tường, trần, sàn cần chừa bao nhiêu trước khi lắp?

Chừa đỉnh cánh cách trần từ 50 mm, lỗ vít pát cách sàn bằng chiều cao cánh trừ 14 mm. Rãnh chân cánh rộng từ 18,5 mm, sâu 29 mm.

Pát là miếng sắt đỡ cụm bánh xe, bắt vào tường. Bánh định vị dưới là núm bắt sàn, giữ chân cánh không lắc. Đủ năm số theo bản vẽ trong video D5101, phút 06:24–06:56:

• Đỉnh cánh cách trần từ 50 mm trở lên.
• Lỗ vít pát đỡ bánh xe cách sàn bằng chiều cao cánh trừ 14 mm.
• Rãnh chân cánh rộng từ 18,5 mm, sâu 29 mm, để lắp ray dẫn hướng dưới.
• Ray dẫn hướng dưới ngắn hơn bề rộng cánh 160 mm, mỗi đầu lùi vào 80 mm.
• Kiểu cánh mở hết ô cửa: tâm bánh định vị dưới sàn cách mép ô cửa 85 mm.

Ví dụ ô cửa 900 × 2100 mm. Cánh cắt 1070 × 2160 mm, lỗ vít pát cách sàn 2146 mm. Trần phải cao từ 2210 mm, ray dưới dài 910 mm.

Lắp ray cửa lùa 1 cánh theo thứ tự nào?

Lắp phần trên cánh trước, phần trên tường sau, treo cánh cuối cùng. Thứ tự dưới đây theo video D5101, phút 07:13–08:43.

1. Đặt thanh ray trên vào rãnh đỉnh cánh, bắt vít.
2. Lắp giảm chấn vào hai đầu ray, đúng chiều; giảm chấn để ở trạng thái mở rồi mới đẩy vào.
3. Đục rãnh chân cánh, bắt ray dẫn hướng dưới.
4. Kẻ đường ngang trên tường bằng máy cân bằng, đánh dấu lỗ, khoan, đóng nở, bắt pát đỡ bánh xe.
5. Siết hai vít phía trên pát trước, kiểm thăng bằng rồi mới siết hết.
6. Khoan sàn, bắt bánh định vị dưới.
7. Hai người nâng cánh, gài vào cụm bánh xe, căn rãnh chân cánh vào bánh định vị.

⚠️ D5101 nhận cánh nặng tới 80 kg, nên cần hai người nâng cánh. Khi gài cánh, không đè cánh lên bánh định vị dưới. Trước khi khoan tường, khoan sàn, hỏi chủ nhà chỗ đi dây điện, ống nước âm.

Lắp xong cần kiểm tra những gì?

Đẩy cánh hết hai đầu vài lần, cánh phải tự hãm chậm hai đầu. D5101 có giảm chấn hai chiều, cả lúc đóng và lúc mở, theo video phút 01:04–01:10.

Cánh lệch cao thấp thì chỉnh bằng vít lục giác trên cụm bánh xe. Chỉnh xong, siết vít khóa an toàn để cánh không bật khỏi bánh xe. Video D5101 hướng dẫn bước này ở phút 08:37–08:43.

Cánh đẩy bị nặng, kẹt giữa chừng thì xem bài cửa lùa bị kẹt: nguyên nhân và cách khắc phục. Giữ hóa đơn và hộp có mã D510112 hoặc D510115 để đối chiếu khi cần bảo hành.

Khi nào ray D5101 không hợp với cửa nhà mình?

D5101 không hợp khi cánh dày ngoài 40–50 mm, tức mỏng dưới 40 mm hoặc dày quá 50 mm. Thanh ray trên đỉnh cánh đã chiếm 22 mm, cánh mỏng thì không còn chỗ bắt vít, theo video phút 04:08–04:35.

D5101 cũng không hợp khi cánh nặng quá 80 kg, hoặc cánh rộng quá 1500 mm. Ô cửa sát trần, không còn khe 50 mm trên đỉnh cánh thì gọi kỹ thuật trước khi cắt cánh.

Muốn xem đủ các bộ ray cho cửa gỗ, vào nhóm ray trượt cửa lùa Duraval. Nhóm này có thêm bộ giấu cánh cho cánh mỏng hơn.

Mua ray cửa lùa Duraval ở đâu, bảo hành ra sao?

Bộ D5101 bán qua điểm bán, đại lý Duraval, bảo hành 24 tháng cho bánh xe cong vênh và giảm chấn mất đàn hồi. Ray làm bằng hợp kim nhôm, thép, bánh xe nylon, chịu tải tối đa 80 kg.

Duraval là thương hiệu phụ kiện tủ bếp, nội thất, cửa; bán qua đại lý và thợ toàn quốc. Duraval tự nghiên cứu và thiết kế sản phẩm theo thói quen dùng bếp và khí hậu nóng ẩm của người Việt.

Hàng đặt sản xuất tại nhà máy đối tác đạt chuẩn ISO 9001:2015. Mỗi lô hàng qua bốn lớp kiểm soát chất lượng.

Thời hạn bảo hành Duraval từ 2–10 năm tùy sản phẩm, xem chính sách bảo hành. Muốn cầm thử bánh xe thật, tìm điểm bán Duraval gần nhà. Lên Google gõ ray cửa lùa Duraval để xem giá.

Ô cửa nhà anh chị rộng, cao bao nhiêu, trần cao bao nhiêu? Để lại ba số đo ở phần bình luận, đội Duraval gợi ý mã ray hợp.

Nguồn tham khảo: trang sản phẩm Bộ ray trượt cửa lùa âm cửa gỗ Duraval D5101, tra ngày 21/10/2026. Video “Ray trượt cửa lùa âm Duraval D5101” trên kênh YouTube Duraval, đăng ngày 11/12/2024.

Bước tiếp theo

• Ray trượt cửa lùa Duraval: các bộ ray cho cửa gỗ
• Tìm hiểu kích thước ray trượt cửa lùa tiêu chuẩn
• Mẫu cửa lùa 1 cánh
• Cửa lùa bị kẹt: nguyên nhân và cách khắc phục

Câu hỏi thường gặp

Cửa lùa 1 cánh ô cửa 90 cm dùng ray dài bao nhiêu?

Ô cửa 900 mm thì cánh rộng 1070 mm, dùng ray loại 1,2 m mã D510112. Mã này nhận cánh rộng 800–1200 mm, dày 40–50 mm.

Ray cửa lùa âm D5101 có bắt lên trần được không?

Video lắp đặt D5101 chỉ hướng dẫn bắt cụm bánh xe lên tường phía trên ô cửa. Đỉnh cánh cần cách trần tối thiểu 50 mm. Muốn bắt trần, gọi kỹ thuật 1900 966 958 hỏi trước.

Ô cửa rộng 1,2 m dùng mã nào?

Ô cửa 1200 mm thì cánh rộng 1370 mm, dùng loại 1,5 m mã D510115. Mã này nhận cánh rộng tới 1500 mm.

Ray trượt cửa lùa D5101 bảo hành bao lâu?

Bộ D5101 bảo hành 24 tháng theo trang sản phẩm, cho hai lỗi: bánh xe cong vênh và giảm chấn mất đàn hồi.
